Animación de pantalla de Halloween mediante un motor eléctrico y una bicicleta (3 / 4 paso)

Paso 3: El bicicleta mecanismo

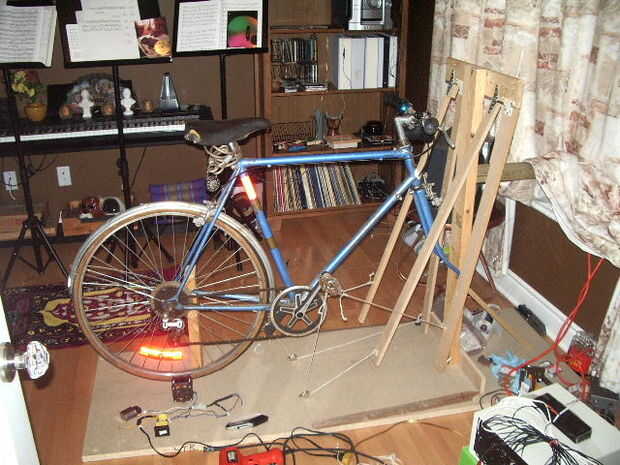

Lo necesario para construir un soporte para sostener la bicicleta vertical, con la rueda trasera apoyada en el eje del motor.  Encontré un pedazo grande de MDF (material de la encimera) en un montón de chatarra, con esto el soporte de bici era fácil de hacer.  También se podría hacer la base de 2 x 4.

Primero hacer una vertical soporte de 4 pies de altura con 2 x 4, para sostener la horquilla delantera de la bicicleta y las palancas.  Fije firmemente a la base, he usado dos #8 x 3" tornillos por la parte inferior de la base, además os adjunto un pequeño refuerzo de 1 pie de largo a 45 grados para mantener el soporte vertical.  Asegúrese de que los tornillos de debajo está hundida para que los jefes no rayarán el piso.

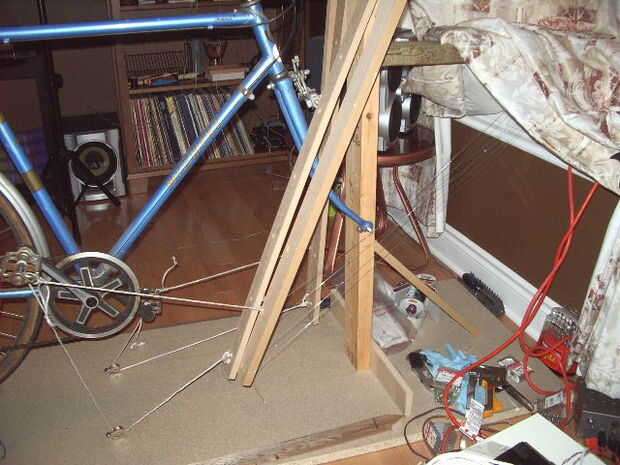

Una barra horizontal en la parte superior de la ayuda es para la fijación de las palancas.  Cortar 4 palancas de 1 x 2 o similar, lo suficiente para casi llegar a la base.  Perfore unos agujeros en el extremo inferior para la fijación de cuerdas.  Sujete el soporte con bisagras, dos a la izquierda y dos en el lado derecho de la bicicleta, unas pocas pulgadas aparte para que no golpeen entre sí.  Ponga un stop en la parte inferior para que las palancas no pueden ir demasiado lejos hacia adelante.
Hice este arreglo de palanca porque quería ser capaz de ajustar la cantidad de movimiento, uniendo las líneas de pesca a diferentes puntos a lo largo de la longitud de las palancas.  Pero al final había utilizado los agujeros inferiores en las palancas.  Así que tal vez yo podría han hecho la puesta en servicio sin las palancas.  Creo que sería mejor tener las palancas de giro un poco más adelante que lo que hice aquí, entonces la propuesta transferiría más eficientemente a las líneas de pesca.

Perfore un agujero hacia un lado (lo 4" dirección) a través de la 2 x 4, unos 14" sobre el piso (para 27" bicicleta).  Quite la rueda delantera de la bicicleta y el guardabarros delantero y usar un perno largo y unas arandelas para fijar la horquilla delantera de la bicicleta al soporte.

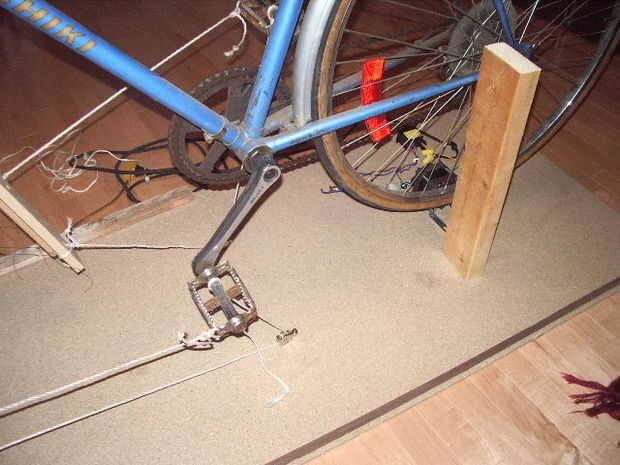

Colocar un soporte vertical que toca el armazón de la bicicleta cerca de la rueda trasera.  Esto es para mantener la bicicleta alineada en el eje del motor.

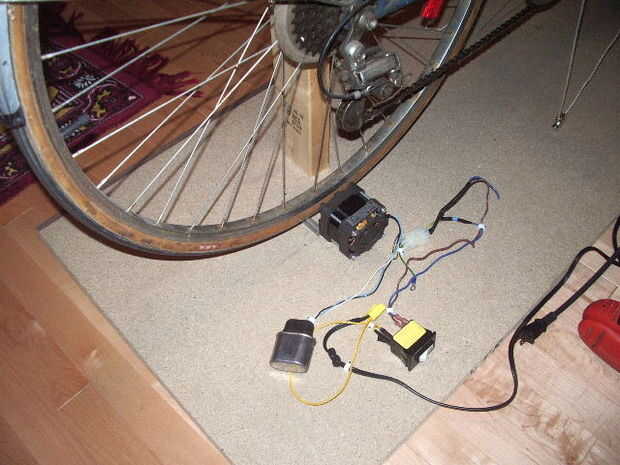

Conecte el motor a la base, para que el neumático trasero de la bicicleta se apoya sobre el eje del motor.  Usé dos soportes de metal de 90 grados para sostener el motor.  Asegúrese de que usted monte el motor para que la rueda de bicicleta vuelve hacia atrás cuando el motor está funcionando, de lo contrario no gira los pedales!  Deberás ajustar el ángulo del eje del motor para que la bicicleta presiona ligeramente contra el soporte posterior cuando se ejecuta.  Para ello, afloje los tornillos que sujetan el motor a la base y gírelo ligeramente y vuelva a apretar.

Atar cuerdas entre la bicicleta de pedales y una palanca en cada lado.  No uso sedal para esto, algo más pesado, habrá mucha fuerza una vez que todos los maniquíes se enganchan para arriba.  Coloque las poleas en la base debajo de los pedales y atar cuerdas más entre los pedales y las otras dos palancas a través de las poleas.  La idea aquí es que usted tendrá dos conjuntos independientes de palancas, por lo que todos los movimientos dummy no están perfectamente sincronizados.  Esto hace que la pantalla buscar un poco más interesante.

Coloque una barra horizontal al frente del apoyo, frente a los manillares, lo suficientemente alto como para llegar a la ventana.  Coloque 3 ganchos roscados en línea juntos (separación de 1") a cada lado de la barra horizontal.  Estos ganchos están debajo de la cortina en mi foto, por lo que no se pueden ver.  Organizar por lo que es la abertura en uno arriba, otro abajo, el siguiente para arriba.  Al instalar, pasar la línea de pesca a través de los ojos del tornillo.  Esto guiará a las líneas a través de la ventana sin tocar el marco de la ventana.  La ventaja de escarpias sobre poleas es que no tienes que desconectar los extremos de las líneas de hilo a través de los ganchos.

Consulte las notas en las imágenes para más detalles.
