Paso 2: interconexiones

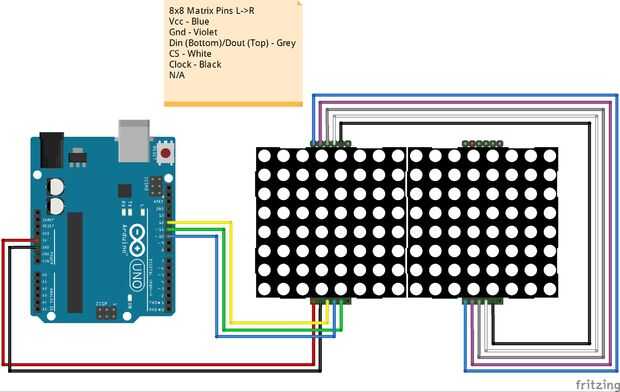

Las partes están conectadas como se muestra arriba, 'daisy chained' de izquierda a derecha en grupos de dos. En el software de la posición 1 es la izquierda, mover derecha incrementalmente. para más mal de la vista, todo lo que necesitas hacer es repetir el patrón con los hilos azul, violeta, gris, blanco y negro. Dado a cada uno matriz LED viene con un cable de hembra/hembra de 5 vías que esto es fácil de lograr.
Nota 1: Recuerde el Arduino alimenta la parte inferior de la matriz de LED y parte superior de la matriz de LED alimenta la parte inferior de la siguiente matriz de LED y así sucesivamente etc.. Esto es porque 'Estruendo' es en el fondo y la 'Duda' en la parte superior. 'Duda' alimenta 'Estruendo'. Siguen este patrón y no te equivocarás.
Nota 2: Los visualmente astutos que notará en el diagrama de que la pantalla de 8 x 8 muestra un conector de seis vías. Las utilizadas en este Instructable son 5 manera de hecho. ¿Por qué os preguntaréis? Esto es todo lo que pude encontrar en Fritzing. Sé que voy a tomar algunas críticas de los fanáticos de Fritzing, pero perdió la voluntad de vivir tratando de luchar con el software para crear mi propio parte y dio para arriba en el extremo. Queja sobre. :-)
