Animado corazón de LED (10 / 10 paso)

Paso 10: Caja y potencia

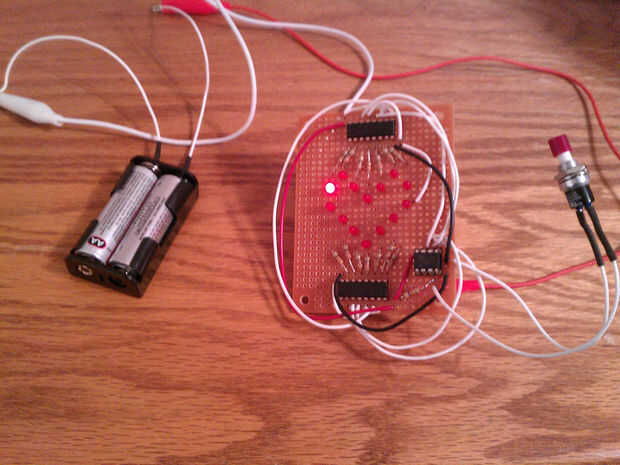

Usar pinzas de su fuente de alimentación VCC y tierra en el circuito para probarlo. Una vez que funcione como usted quiere, usted puede decidir montar este proyecto en un recinto. Usted está aquí por su cuenta, pero asegúrese de que puede presionar el interruptor a través antes de soldar cualquier cosa. Mina tiene un bisel pequeño que no puede eliminarse, por lo que deberá introducirse en el recinto, mientras que el pulsador puede ser expulsado desde el interior. Todavía no tengo el hardware de montaje apropiado, por lo que tendrás que esperar para ver cómo esto se ve en mi recinto.

Después de que se elaboran estos problemas potenciales, suelde el lado negativo (o tierra) de la fuente/portapila de alimentación a tierra de su circuito. Suelde el cable positivo al pin común de su interruptor de encendido (o terminal). Si sólo tiene dos (un interruptor SPST), no importa que utilices, pero si tiene tres pines/lugs(like an SPDT switch), utilizar el medio. Luego coloque un cable del otro pin (cualquiera de los dos, pero no tanto de un interruptor SPDT) a VCC del circuito. ¡ Listo!

Aquí hay un video mío, si te interesa. Realmente cambió Estados inmediatamente; la "desaparición" en ese video es un efecto de cámara.
Actualización: he cambiado el código un poco para ajustar las animaciones y desactivar uno al azar (aunque todavía está allí; solo tienes que activarla). Grabé un nuevo video para mostrar estos cambios.
