Paso 3: Plan!

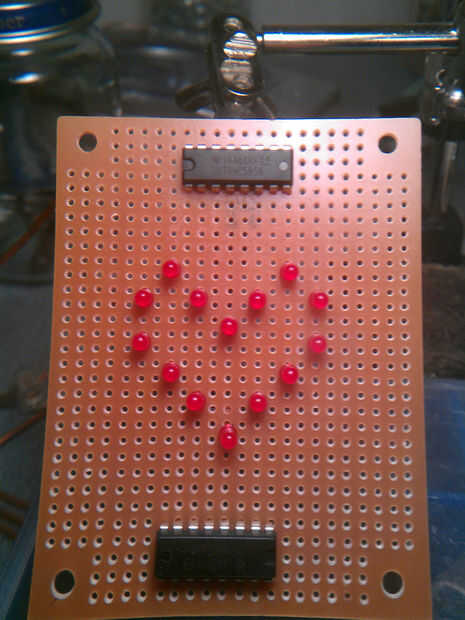

De todos modos, determinar sus factores limitantes (mina era complejidad) y trabajar desde allí. Había considerado el uso de ocho LEDs con registro de un cambio, pero ese diseño no incluso parece un corazón. Por lo tanto, seguí trazando puntos en una cuadrícula en forma de un corazón, usando diferentes cantidades cada vez. Tenga en cuenta que los LEDs, cuando coloca en su perfboard, no la forman exacta trazado hacia fuera a menos que usted pone un montón de espacio entre ellos, o han girado algunos 90 grados. Como se puede ver, los LEDs en el extremo izquierdo y derecho están espaciados ligeramente más que el resto, porque son los únicos que no son diagonales a sus vecinos.
Asegúrese de que tener suficiente espacio junta a todos sus componentes. Esto puede parecer obvio, pero hay mucho que puede ser pasado por alto. Resistencias estándar de 1/4 de vatio cubrirán un total de cuatro agujeros contiguos, estando plana. Mi consejo había suficiente espacio para el LED, cambio registros (y acceso a los pines de control), y cuatro agujeros entre cada cambio de registro y su LED más cercano. Si quiere crafty(and risky), puede probar otros diseños, o incluso la soldadura de las resistencias verticalmente para ahorrar espacio. Quería como poco pegándose para arriba como sea posible, por lo no era una opción para mí.
Que este esquema hará un mejor trabajo de mostrar cómo las cosas están conectadas que mis fotografías y descripciones de los pasos siguientes.
