Paso 7: Montaje: zócalo del IC y el cableado

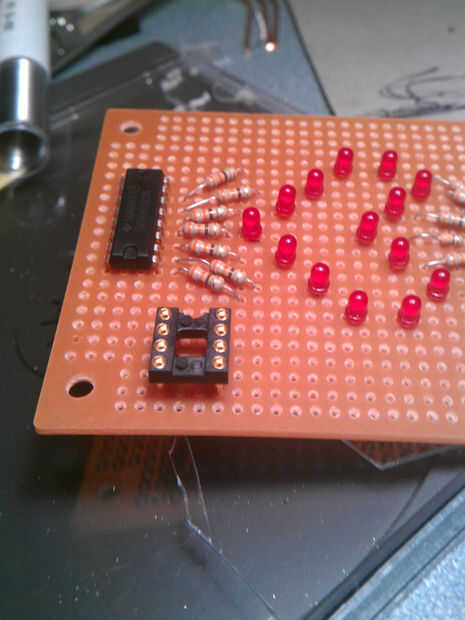

En primer lugar, había soldado el zócalo. He intentado ponerlo donde tenía un montón de espacio para conectar con ella. Abajo en la esquina, lejos del borde, resultada para el proyecto de ley. Fotos y sus anotaciones lo gran parte de la explicación para el resto de este paso.

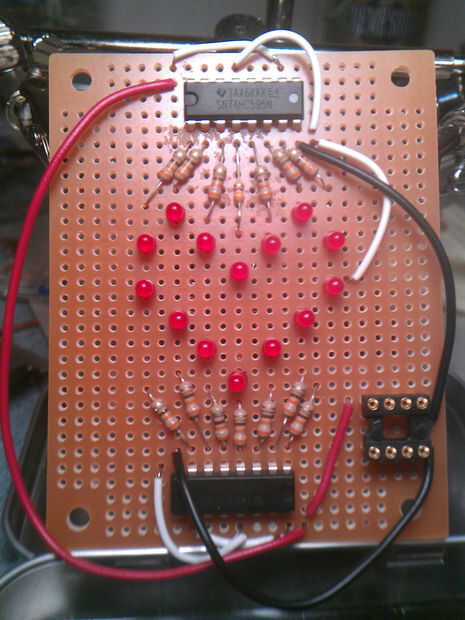

A continuación, conectado los cables de alimentación a sus pines (VCC y tierra) y a los pines que hay atado ya sea alto o bajo.

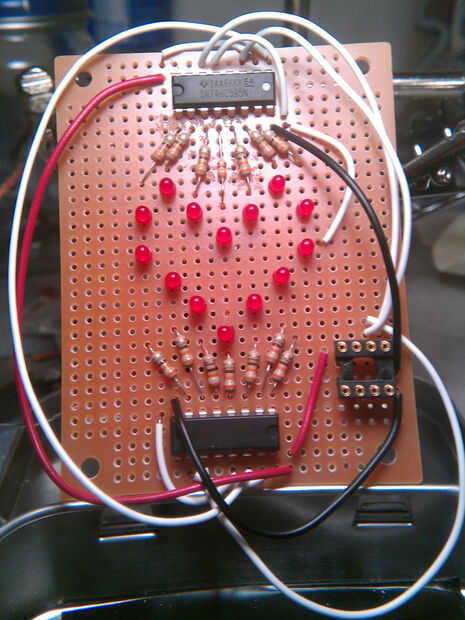

Entonces soldó en los cables de control de registro de cambio. Reloj serial en ambos registros está conectado al mismo pin en el microcontrolador (pin 6, 1 digital), y reloj de registro en ambos registros es conectado al mismo pin (pin 7, digital 2). Datos en serie (pin 5, 0 digital) sólo está conectados a la entrada de datos del primer registro de cambio, debido a la manera de trabajar. Al desplazar más de 8 bits en un registro de desplazamiento, los bits más antiguos (que fueron cambiados de puesto primero) son salida de QH' pin (observe el apóstrofo único), 9 en el chip. Por esta razón, nos conectamos "QH" "desde el primer registro a la entrada de datos en serie de la segunda.

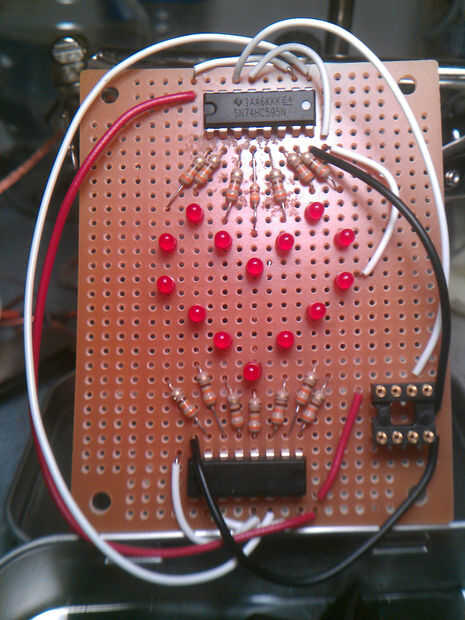

Recuerde cuando el cableado que se forman es tan importante como función en este proyecto. Puede parecer un poco tonto que los cables salen de su camino alrededor del tablero, pero que es mejor que el encubrimiento de los LEDs.
