Animal Crossing Gyroid (3 / 5 paso)

Paso 3: Paso 3: sistema de Control

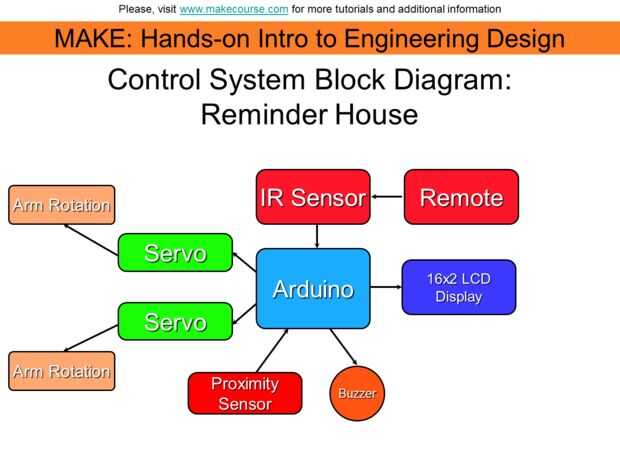

Utilice el diagrama de Fritzing para ayudar con el cableado del sistema, porque conseguirá desordenado. También he incluido un diagrama de bloques del sistema de control para ayudar a visualizar el papel de cada componente en el sistema.

Sensor de proximidad:

Eco: Pin 8

Gatillo: Pasador 9

Receptor de infrarrojos:

PIN 11

Servos:

Pines 3 y 4

Conecte la alimentación y tierra a través de los condensadores, como se muestra en el bosquejo de Fritzing

Zumbador:

PIN 13

LCD:

Pines SCL y SCA

Todo, excepto para los servos, se conecta a los carriles de corriente y tierra normalmente.
