Paso 5: Paso 5: montaje
Tiempo para poner todo junto!
1) dependiendo de las dimensiones de sus componentes, puede que necesite para dremel el LCD, sensor de proximidad o las ranuras de cable de energía sea mayor. Hacer esto con precaución, como una herramienta dremel buena puede cortar a través de la plástica como la mantequilla. Yo recomendaría haciendo sus propias medidas y editar el archivo antes de imprimir, para no tener que pasar por el apuro adicional.
2) opcional: pintura. Usé pintura de The home depot para obtener el color correcto en el Gyroid y la base, ya que los colores no estaban disponibles como filamento. Creo que la pintura hace que parezca mejor de todas formas.

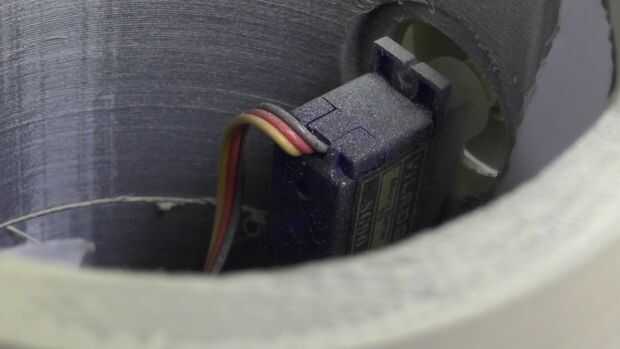

3) caliente pegue un conector de servo para el lado plano de cada brazo. Asegúrese de que esté centrado. Los servos deben ser caliente pegado a la pared interna de lo Gyroid. Colóquelos de tal manera que el engranaje giratorio está en el centro de la abertura. Si usted imprime la versión más pequeña, necesita unir las mitades superior e inferior del cuerpo.
4) deje que el pegamento seque, luego coloque el brazo del servo y asegúrese de que gira sin chocar con nada. Si hay algún problema, pegamento caliente se quita fácilmente sin dañar los componentes.

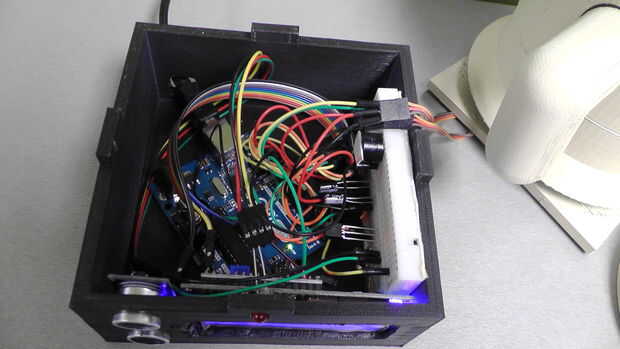

5) cuidadosamente Inserte el sensor de proximidad y LCD en sus respectivas ranuras y arreglar el arduino y protoboard para que encajen. Como se puede ver en el cuadro incluido, va a ser apretado. He quitado uno de los carriles de la energía en el protoboard y había colocado contra una pared.
6) enchufe el enchufe de alimentación de Arduino, corriendo a través del orificio en la parte posterior.
7) los Gyroid debe encajar en la base. Yo no recomendaría pegar estas juntos por lo que todavía se pueden acceder a los componentes.
8) pegué papel negro detrás de los ojos y la boca para que se vea mejor. Usted puede usar lo que quieras, siempre y cuando sea negro.

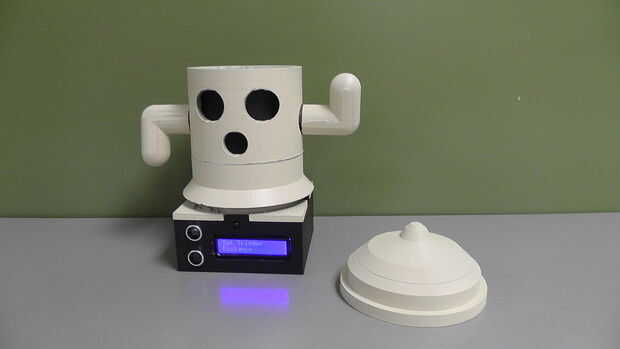

9) Coloque el sombrero sobre su cabeza. Su Gyroid ahora está completamente montado!
