Hack simple vacaciones tienda – compró parpadeen en divertidos ritmos!
Piezas
- Protosnap de Sparkfun
- tablero básico
- varias 1 resistencias de kilo-ohms
- varios saltan alambres
- luces de Navidad LED baratas
Herramientas
- una pinza
Direcciones
- Retire fondos de luces de Navidad

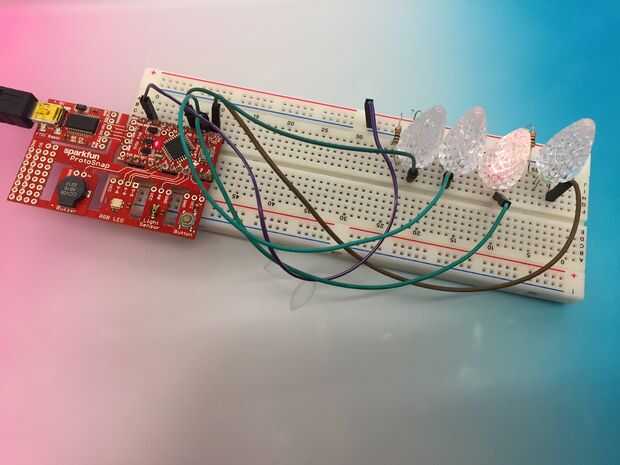

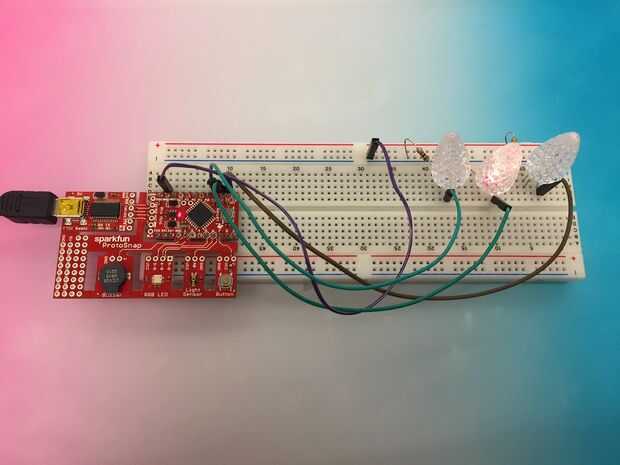

- enchufe su Sparkfun o Arduino en el protoboard
- En orden, conecte la resistencia de LED y cables de salto
- Conectar el LED a los respectivos pines
- Conecte a tierra el circuito (esquemático e imágenes de arriba)
- subir el código! (código disponible como accesorio)
Teoría de la
Luces de Navidad barato recambio LED

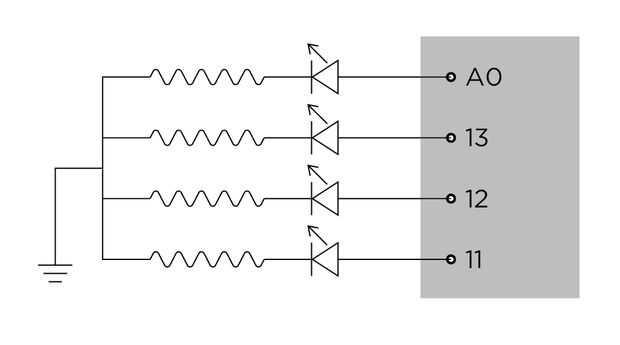

Esquema
por encima de
Código
Los archivos están disponibles para descargar arriba.
"Regulación": int llamada versión corta
"Dimming2": la versión larga y original
"Parpadear": simplemente parpadear sin el descoloramiento
Usted puede encontrar el código original de Arduino en archivos > ejemplos > BasicsEdit los números pinMode para emparejar el pinMode Sparkfun números usted conectarse.

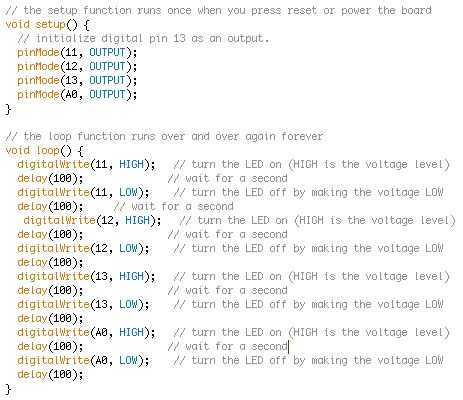

El código de mi solución específica es en una pantalla por encima.
