Paso 2: Conectar todo

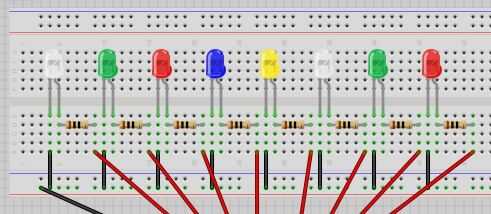

Poner LED en un protoboard luce algo como la imagen mostrada. Debe tener una resistencia para cada LED. En la imagen, los cables negro y verde van a la tierra en un Arduino. Los cables rojo y blanco van a separar los puertos en el Arduino.
Suponiendo que usted salte galones 8 y 9 la configuración debe ser algo como esto:
Puerto 2: Chevron 1 (canal 1)
Puerto 3: Chevron 2 (canal 2)
Puerto 4: Chevron 3 (canal 3)
Puerto 5: Chevron 4 (canal 4)
Puerto 6: Chevron 5 (canal 5)
Puerto 7: Chevron 6 (canal 6)
Puerto 8: Chevron 7 (canal 7)
Puerto 9: Chevron 8 (canal 8) (no utilizado)
Puerto 10: Chevron 9 (canal 9) (no utilizado)
Puerto 11: Reflejo (canal 10) (no utilizado)
Puerto 12: Reflejo (canal 11) luz azul
Puerto 13: Luz azul de brillo (canal 12)
¡ ACTUALIZACIÓN!
Yo estaba algo cansado cuando escribí esto ayer por la noche. Me olvidé de mencionar lo que hacer con los LEDs azules. En el Arduino, pins 11 -13 están reservados para el. En mi programación he utilizado los pines 12 y 13. En cuanto a programación, refiera por favor a mi paso final.
