Paso 13: Cableado: circuito de relé

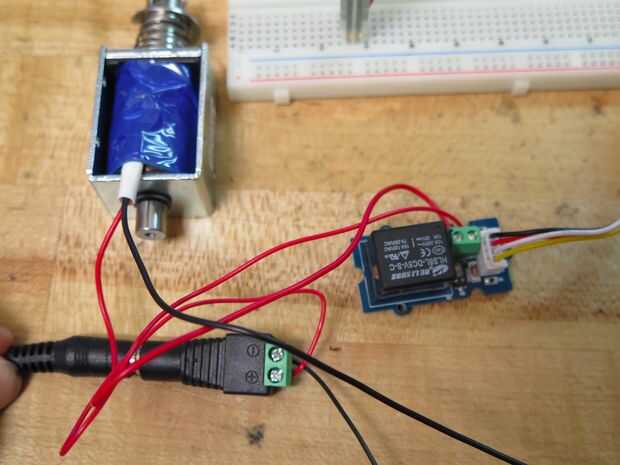

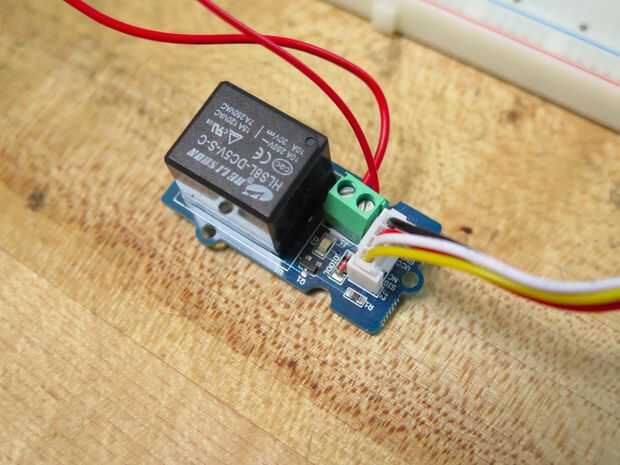

Usé la retransmisión de Groove para accionar los 12 voltios (V) para el lanzador. Se trata de un relé mecánico que utiliza una pequeña tensión generada por la Edison para controlar un voltaje mucho mayor procedente de un la fuente de alimentación de pared de 12V. Desea a conectado el cable a tierra (cable negro) de ambos el lanzador solenoide 12V fuente de alimentación y uno al otro. Luego conecte el cable rojo del solenoide a uno de los terminales de tornillo en la placa de relé. Al otra terminal tornillo en 12V positivo de la fuente de alimentación. Cuando el relé se energiza en cierre el circuito y permitir 12 V fluya a través del solenoide, lanzar el balón fuera del volcán. Enchufe ahora el cable amarillo (señal de relé) que salen de la retransmisión de groove en el Pin 7 el Edison de Intel.
Puede cambiar el pin de transmisión a todo lo que usted prefiere como también alterar esta línea en el código.
