Animatronic ojos (6 / 10 paso)

Paso 6: Ojos de montaje

Marcar la posición del eje servo RC donde cae cuando el servo está montado entre los dos trozos de madera de la tira. Hacer esta marca en un extremo de la base, en ninguna parte específicamente a lo largo de su longitud (no importa - aún). Repita este proceso a lo largo del borde, en ambos lados de la montura de pivote y el otro lado. Trazar líneas entre las marcas. Tenga en cuenta que el eje de un servo está más cerca de un extremo; Asegúrese de que este lado es en la parte delantera al hacer las marcas.

Montar los servos con los tornillos de la parte inferior de la placa. Mi servo mini tuvo una ronda de protuberence donde la exitted xle que determina el tamaño del agujero estaba a punto de perforar (párrafo siguiente).

Los agujeros a taladrarse para los ejes servo se colocará a lo largo de esta línea, equidistante del centro. Cualquier distancia desde el centro elija es determinada por la separación de los párpados, como construido en el paso 3. Mina es un lugar cerca para 7/8". Violín, colocando los ojos en la base al lado de los párpados. Debe realmente leer por delante para el siguiente paso, porque vamos a tener que dejar espacio para el montaje de pivote del párpado, que será entre 1/2" y 5/8" ancho.

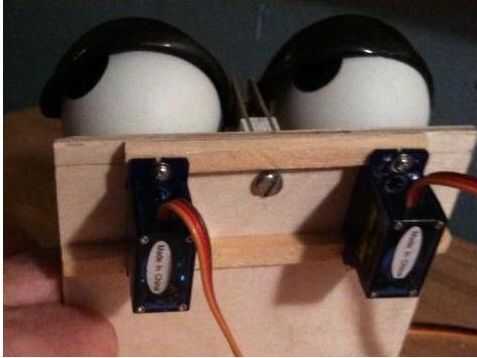

Los dos servos RC fueron atornillados a las tiras de madera de placa base, tal que su árbol asomaba a través de los orificios perforados en el paso 1. Un tornillo de montaje de servo fue colocado en el agujero pequeño y un destornillador insertado en el agujero más grande directamente encima de él para mantenerlo en su lugar mientras que el ojo se coloca sobre el servo. Entonces, un par de vueltas rápidas apriete el orbe al servo. Esta conexión no es necesario que soporte un montón de esfuerzo de torsión, tan de la mano que aprieta y no adhesivos son todo lo que se necesita. Posición del iris para que ambos están mirando hacia adelante.
