Animatronic ojos (8 / 10 paso)

Paso 8: Probar los servos

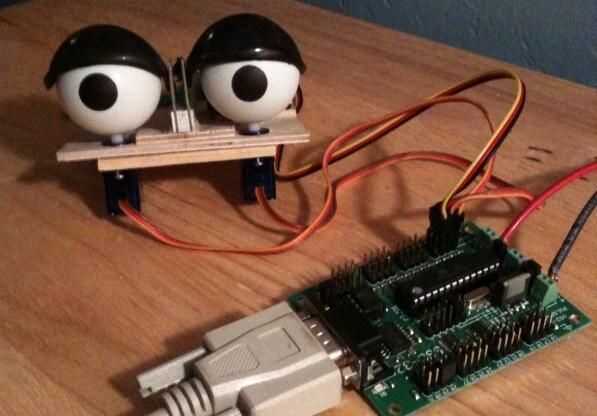

Usar un SSC-32 (controlador de servo serie - 32 canales) de Lynxmotion (http://www.lynxmotion.com ) para controlar mis servos. Lynxmotion tiene un convertidor de USB a serial que funciona bien con sus productos.

Además, tienen un programa terminal gratuito descargable (LynxTerm) que puede utilizar mientras pruebas y retoques con la alineación de servo.

El primer paso en la aproximación de los servos es para fijar los dos micro servos en su posición centrada. Girar suavemente los ojos para que los iris son hacia adelante.

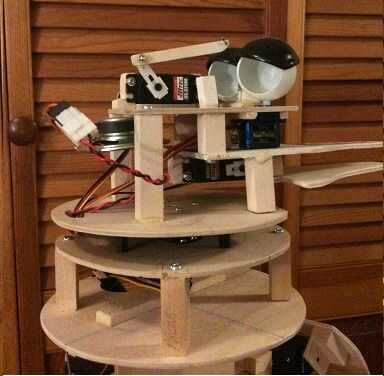

Alinear el brazo del servo, manivela brazo y pivote palanca llevará un poco más esfuerzo. Tenga en cuenta la relativa ángulos y posiciones de estos tres elementos en la imagen adjunta. Se puede ajustar desde el brazo del servo por aflojar y volver a colocar el brazo del servo con su tornillo.
Lynxmotion también tienen un foro que brinda excelente soporte, que está vinculada a su sitio principal. Puedes ver mi proyecto en "proyectos | Peter Penguin" http://www.lynxmotion.net/viewtopic.php?f=20&t=5948 o en YouTube, canal de djl02184.
