Animatronic Wolf head (3 / 5 paso)

Paso 3: cableado

Tiempo que tome usted una causa de tablero de pan que tenemos que cablear todo juntos.

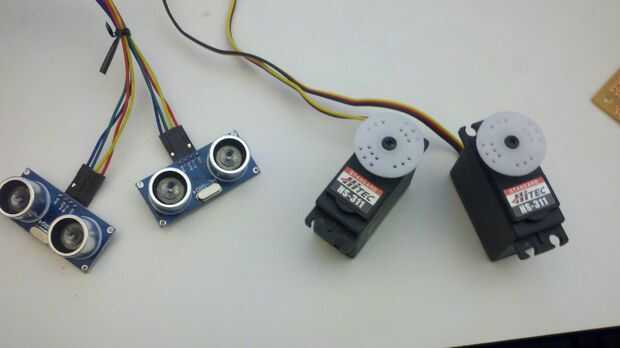

Necesitarás:

-2 sensores de rango ultrasonidos HC-SR04
-2 alta tecnología servo estándar de HS-311

-tablero de pan 1

-Hook-up Wire

-1 Arduino Uno

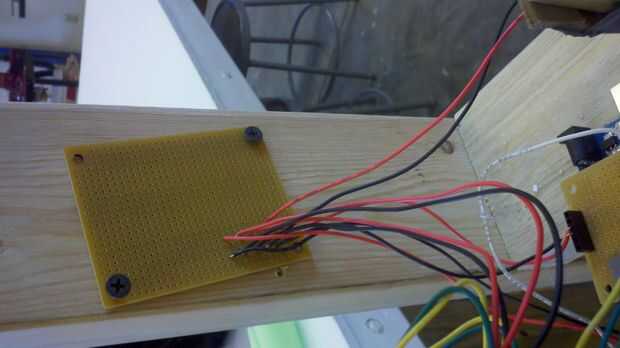

Proto - board

-Soldador

-Soldadura

-Aguja

-Alicates de la nariz

-Pelacable

-Tenazas

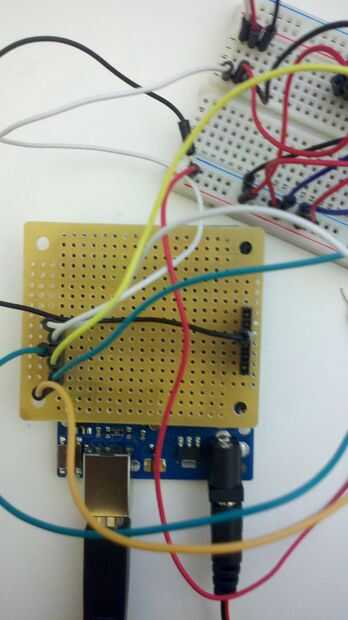

Programa de instalación

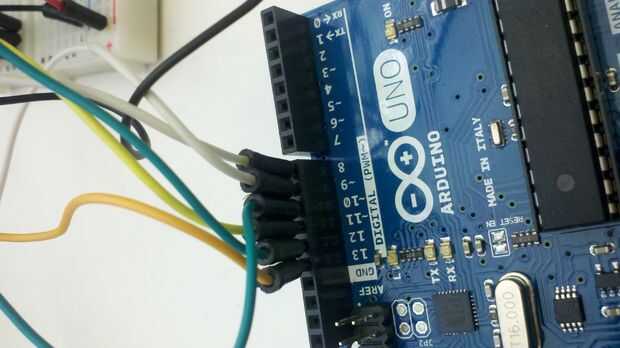

Básicamente la gama sensor 1

Cable rojo: Vcc: alimentación

Amarillo: Trig: pin 13

Verde: Eco: pin 12

Negro: Gnd: tierra

Sensor de rango 2:

Rojo: Vcc: alimentación
Amarillo: Trig: pin 11

Verde: Eco: pin 10

Negro: Gnd: tierra

Servo 1:

Cable rojo: corriente

Cable negro: tierra

Cable blanco: pin 8

Servo 2:
Cable rojo: corriente

Cable negro: tierra

Cable blanco de tierra: pin 8
