Paso 9: Marcos de madera
Primero estar seguro!!! Herramientas eléctricas, no sacar cualquier apéndices. Todos ellos necesita para la parte de codificación.

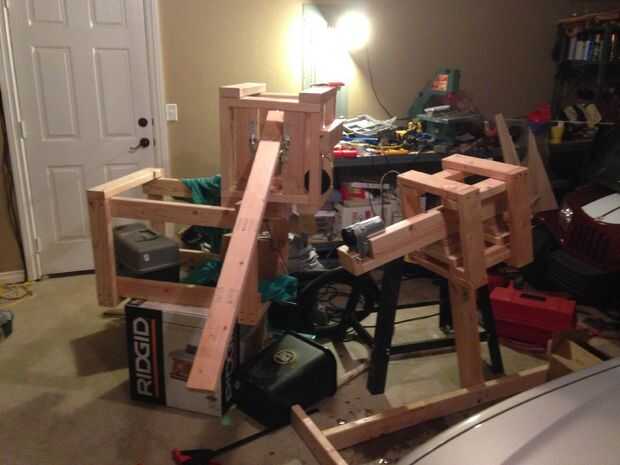

Básicamente yo sólo comentar cuánto quería la cabeza de Dumbo que. Entonces corté 12 2 x 4 de ese tamaño. Fue 16" creo. He hecho dos cuadrados Unidos por tornillos (sobre los tornillos más baratos que puede conseguir). Luego conectas los dos cuadrados con los otros 4 2 x 4. Así que ahora tienes un cubo de 16". Hacer lo mismo, sólo más grande, para el cuerpo de Dumbo. La cabeza de Pinocho es el mismo.

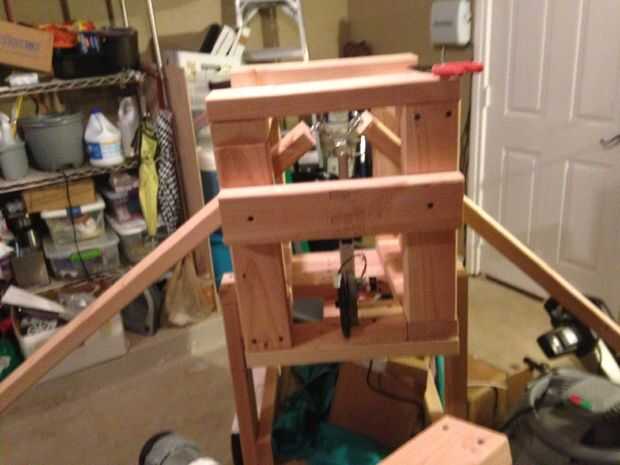

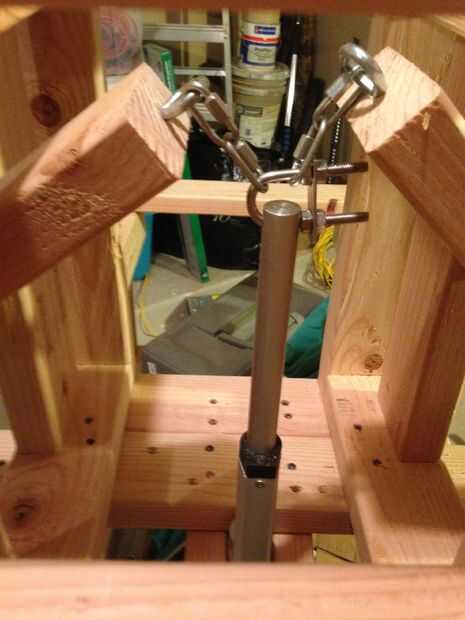

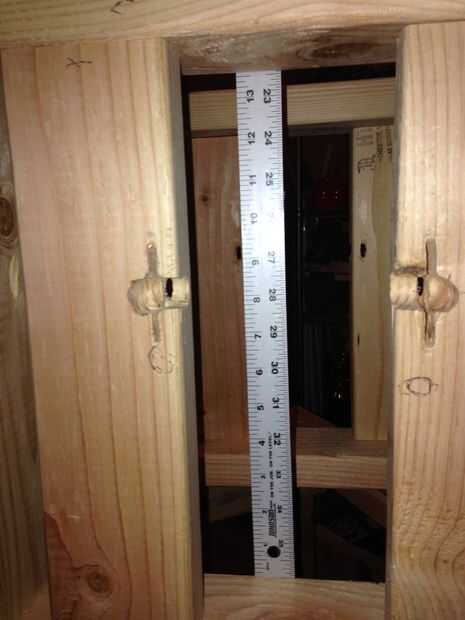

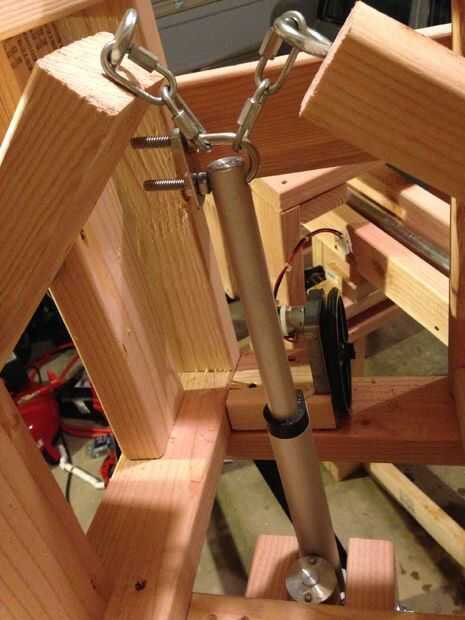

Los puntos de sujeción para oídos Dumbos tomaron absolutamente un rato. Dibujó la colocación de los pernos de pivote y había perforado hacia fuera. Luego usé una dremel para limpiar para arriba. Introduzca el perno y las arandelas en la ranura y aseguró con un par de tiras de fleje de metal.

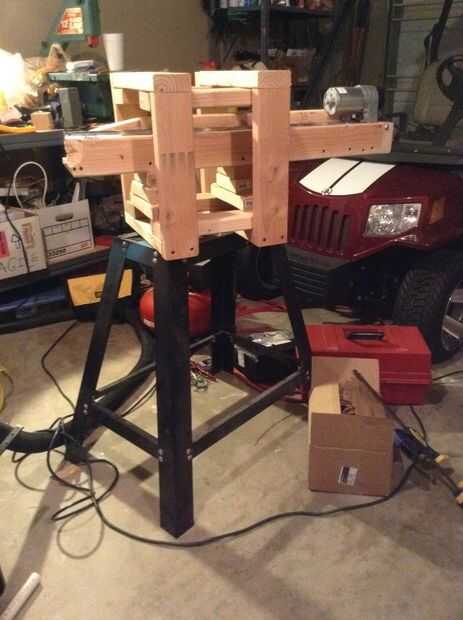

Un par de 2 x 4 se utilizaron para levantar del suelo Dumbo. Esto se hizo por globo ocular. Nos sentamos a Dumbo en un soporte que tenía y la levanto cabeza hasta un poco. Esto ayudó a que se vea como él volaba para arriba, pero realmente es importante equilibrar la cosa entera. Con todos los motores de 4 y las orejas, en la cabeza fue muy frontal pesado. Mecedora le permitió volver regresar a su centro de gravedad cerca de 6-8 pulgadas. De su cuello, solo detrás de sus patas delanteras. Esto hace una gran diferencia en su estabilidad.

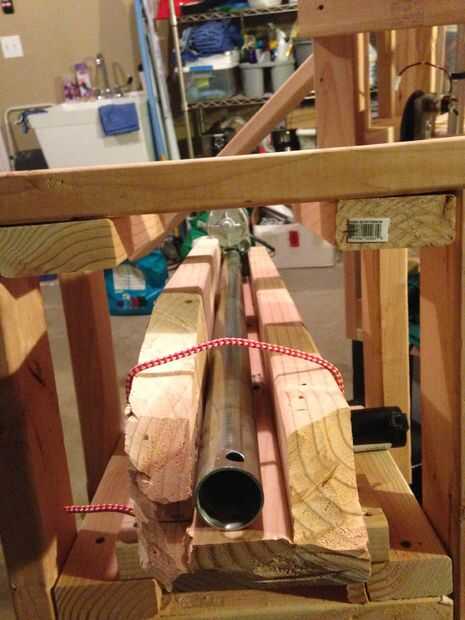

La cabeza de Pinocho fue atada a dos 2 x 4 (para la fuerza y estabilidad). Esto era el cuerpo. Entonces creé un "yo" en forma de base y atornillar las dos 2 x 4 para que. El actuador linear largo fue montado sobre un bastidor de 2 x 4 y fue unido a la cabeza en el sobre donde debe comenzar la nariz. Luego une los brazos al cuerpo y aparejó las líneas para el motor.
Ariel se hizo con la cinta que comentamos antes. Hizo la caja, en que ella se sentó secciones de 4' 2 x 4 un poco como los otros cubos. Nos acortar una pierna al 3', como el cuadro era demasiado grande. Ariel fue unido a esta caja.
