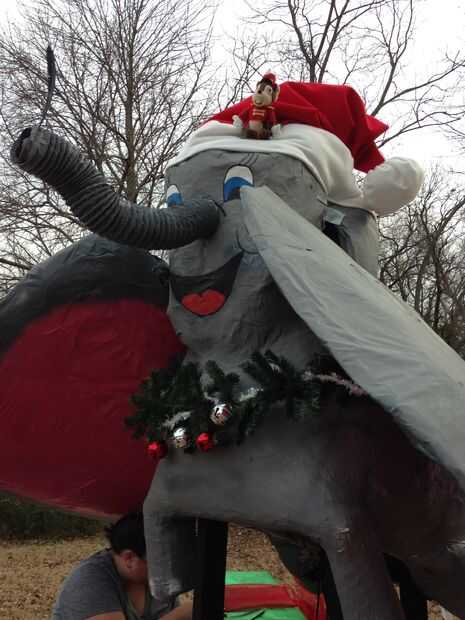

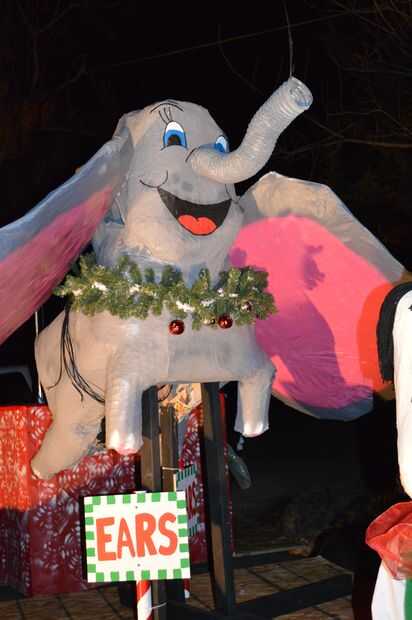

Paso 2: Dumbo
1) las orejas se mueven hacia arriba y hacia abajo
2) el carro se mueve
3) al final de la cola se mueve

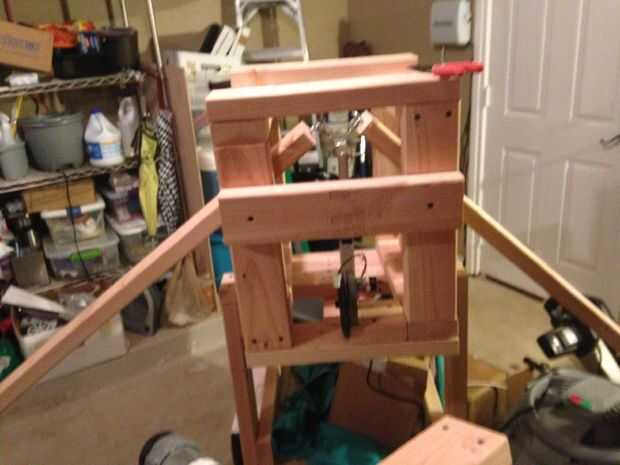

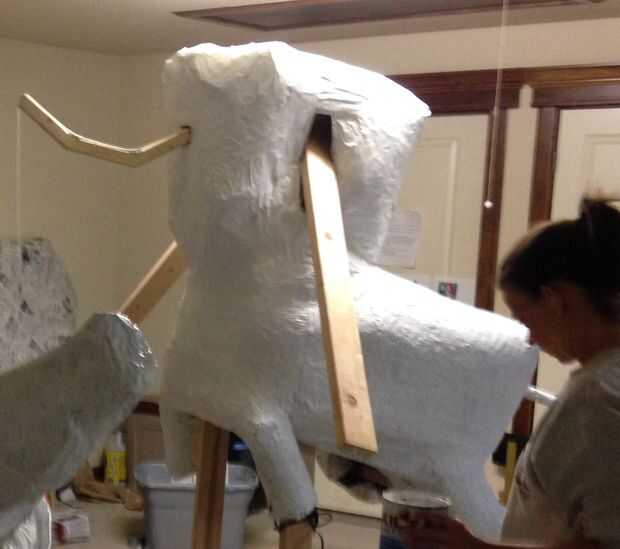

La cabeza y el cuerpo eran cubos de 2 x 4. Ellos fueron empernados juntos en el cuello.

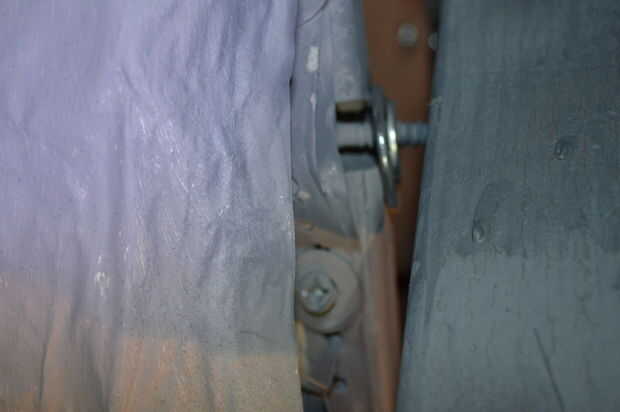

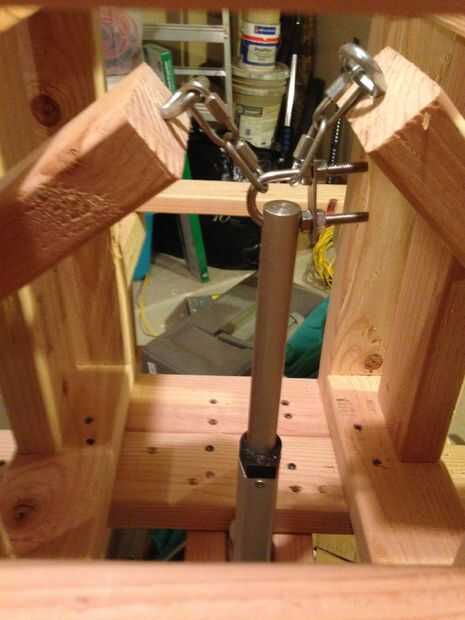

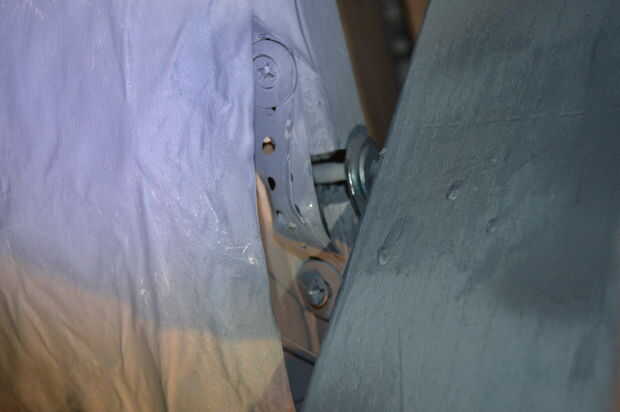

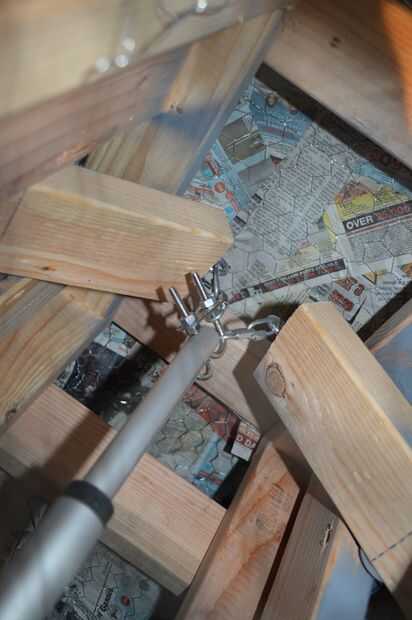

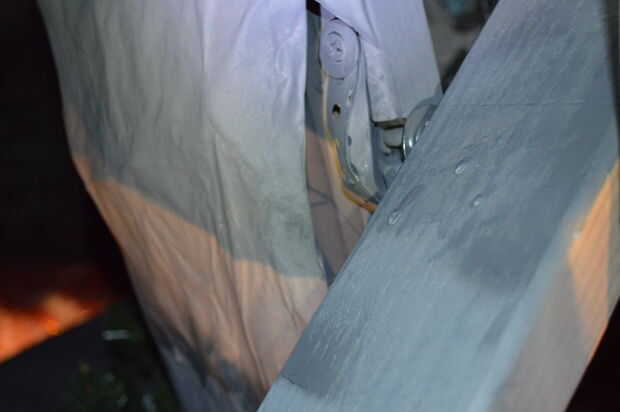

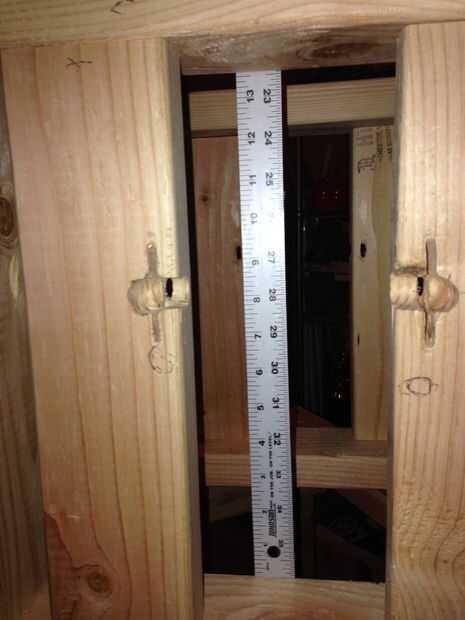

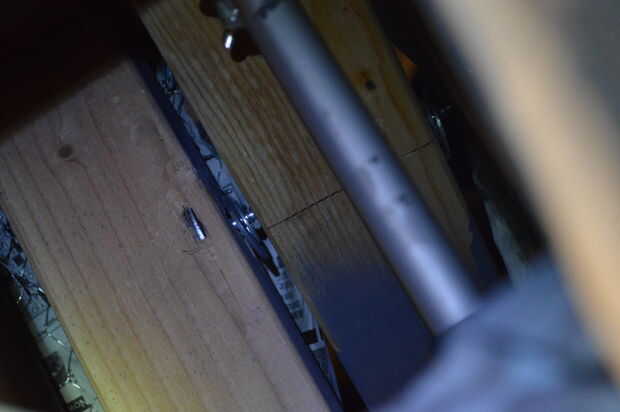

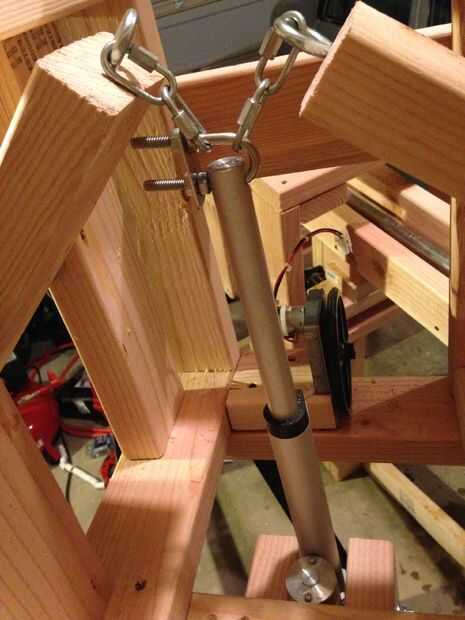

Movimiento de la oreja: para hacer las orejas en un par atornillado de tirafondos y arandelas grandes en la parte de 2 x 4 para actuar como pivote puntos. En el lado del cubo principal que debía vertical 2 x 4 que había tallado un pivote punto en. Puedes ver este pivote punto en la fotografía con una regla. Estos fueron tallados utilizando un taladro para hacer el esquema básico y luego una herramienta Dremel para acabar. Luego tengo un actuador lineal para alrededor $40 fuera de eBay. Había montado en la parte inferior de la cabeza en ella subir y bajar mueve las orejas. Tengo algunas fotos buenas sobre él, así sucesivamente al tronco.

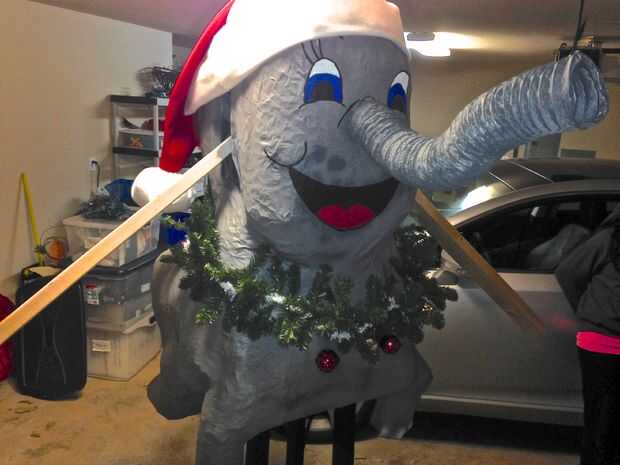

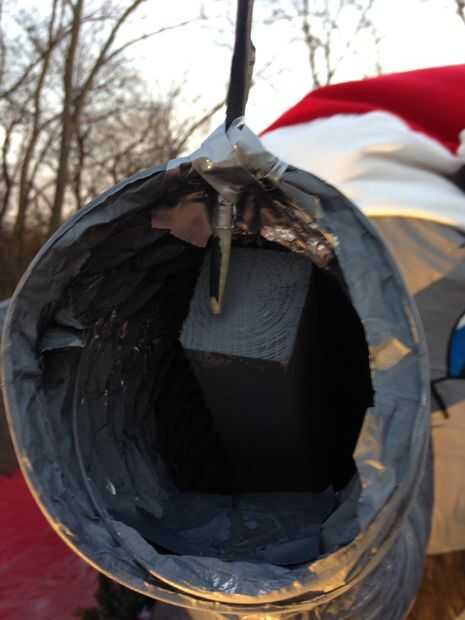

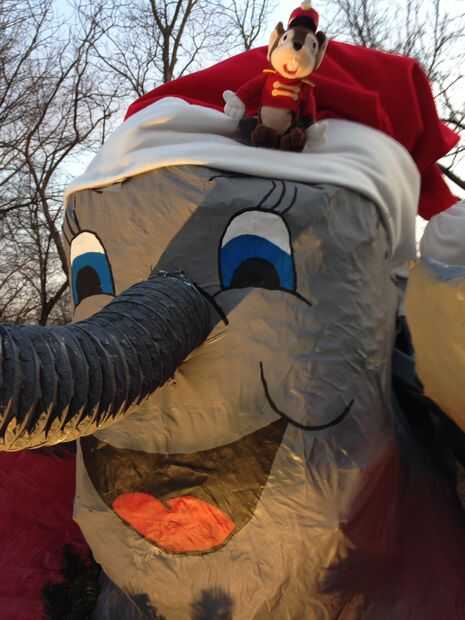

Movimiento del tronco: el tronco es un motor con una rueda grande, unos 5". Os adjunto alguna línea de nylon que, y como la rueda gira puede enrollar encima de la línea. Se montaron un par de pernos de ojo para dirigir la cadena hacia abajo el tronco. Para el tronco hacer algunos cortes de ángulos en un 2 x 2 y había conectada con bisagras gabinete. En la parte inferior grapado alguna línea para impedir que el primer empalme más allá de cierto punto. Puse en algunos pernos de ojo pequeño a lo largo de 2 x 2 y la línea al final del tronco. Usé un tubo secador para hacer el tronco. Até la línea hasta el final del conducto. Así que cuando el motor tira la línea tire secador hasta que al final de la 2 x 2, a continuación, levantará la primera articulación, después de él maxes que moverán la articulación próxima. (al final el motor no era capaz de levantar más que el primer empalme.

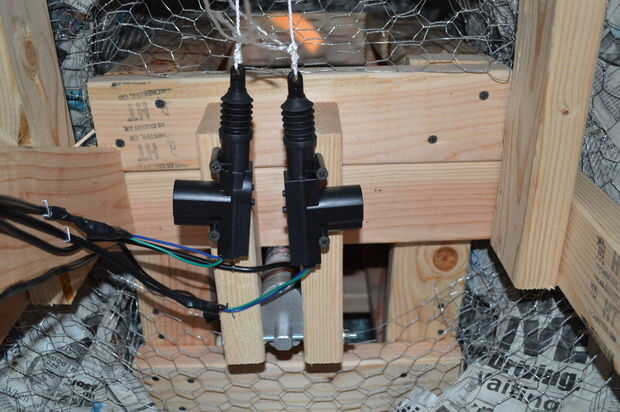

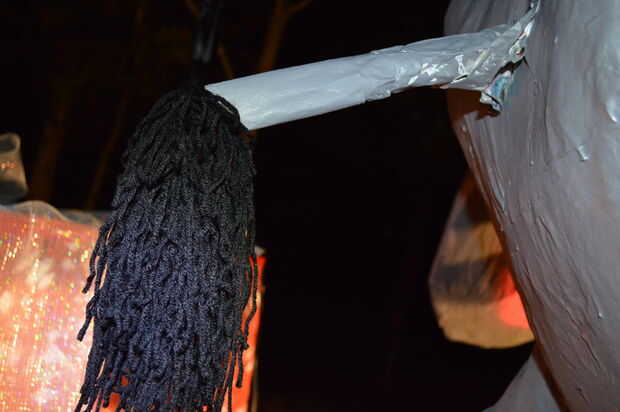

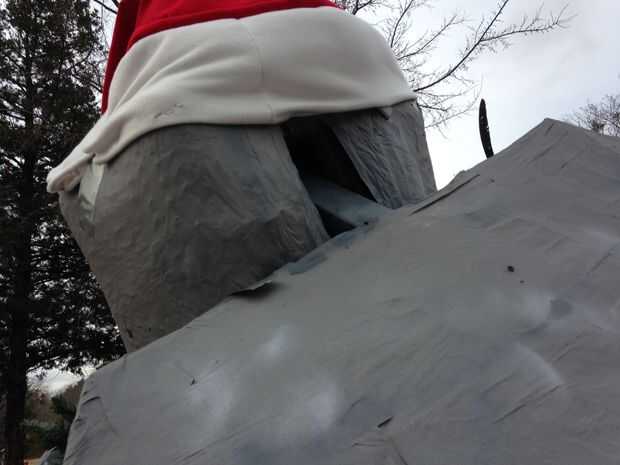

Movimiento de la cola: La cola no era más que un par de actuadores de bloqueo de puerta de un coche. Son baratos y fácil de trabajar. A montar con una cuerda que sale de la parte posterior de la cola. Un gran soplo de hilado hace el extremo de la cola. Cuando la cerradura de la puerta "se abre" gravedad cae la cola 1/2 pulgada o menos, y cuando se "traba" tirones lo para arriba muy rápidamente. Easy peasy y parece grande.
