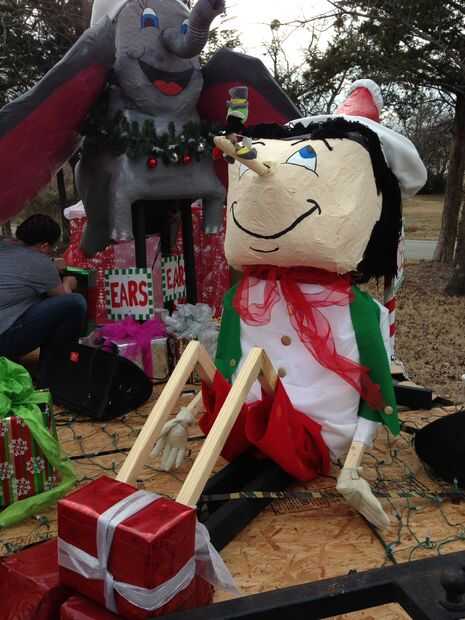

Paso 3: Pinocho

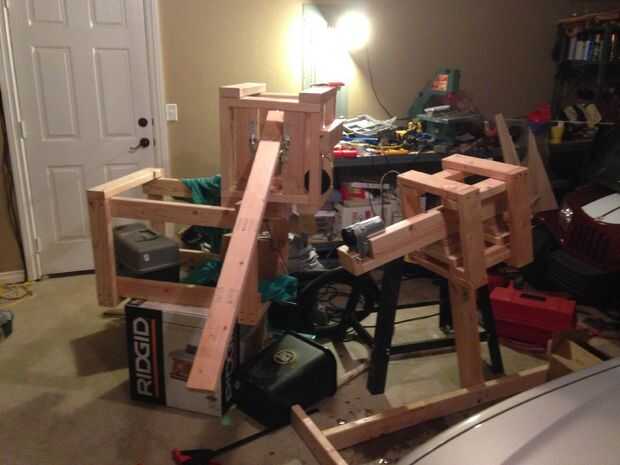

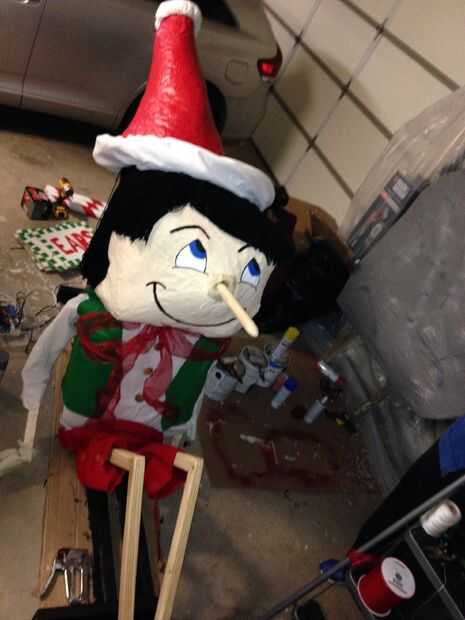

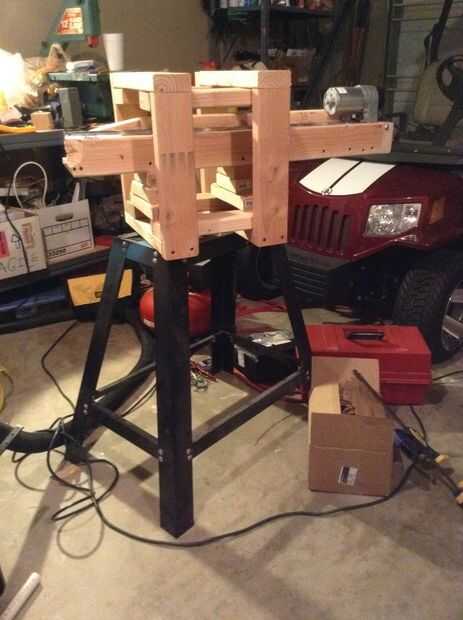

La cabeza es un cubo de 2 x 4 con la nariz en el medio. El cuerpo es una banda de 2 x 4 montado en una robusta base.

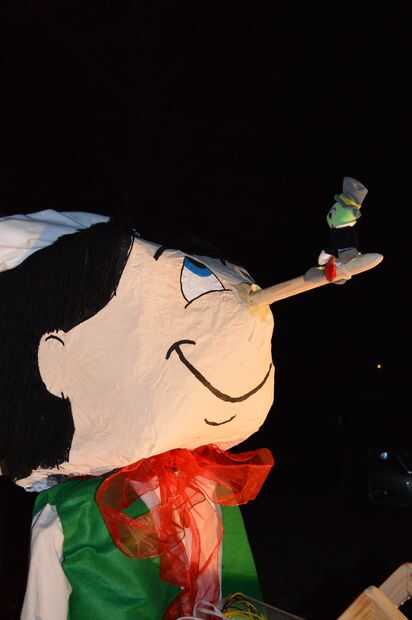

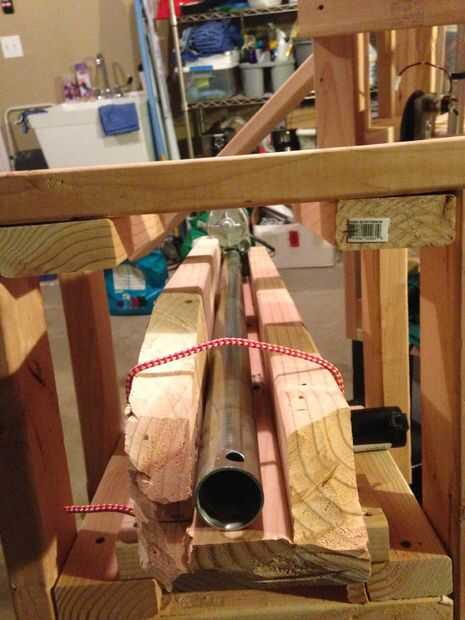

La nariz es sencillamente un actuador lineal muy grande. Es realmente el motor que empuja a una sección en una autocaravana. Así que todo lo que necesitaba para la nariz es montar el actuador y pegar en una barra de espiga de la punta de la nariz.

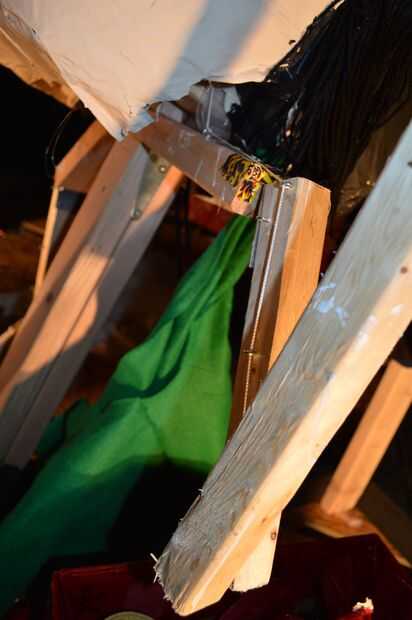

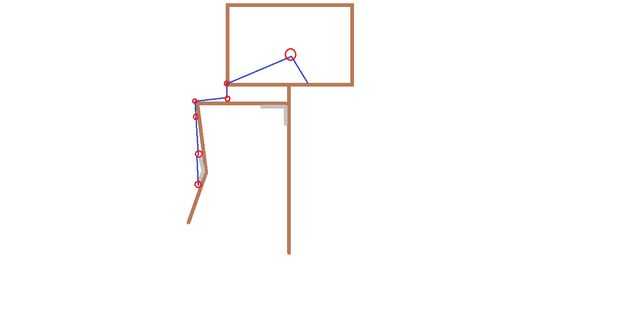

Que los brazos son mi parte favorita de todo esto. Comenzó con un motor que mueve un asiento para automóvil. Até una cuerda de nylon a él. La línea entonces se sube a una armella y abajo hacia el borde de la cabeza. Desde allí desciende a la clavícula con bisagras, el hombro no se mueve y hasta el codo con bisagras (en ángulo). Así cuando se tiró de la cadena que doblar el codo y luego se encoge los hombros. Cuando el motor mueve al revés se desenrolla la línea y disminuye la encogiéndose de hombros y codo. Guantes grapados en están en la misma posición cuando está apoyado en sus brazos y encogiéndose como "No sé por qué mi nariz está creciendo mucho". Así es muy útil. Este es un mecanismo muy simple para formar un movimiento que aparece muy complejo.

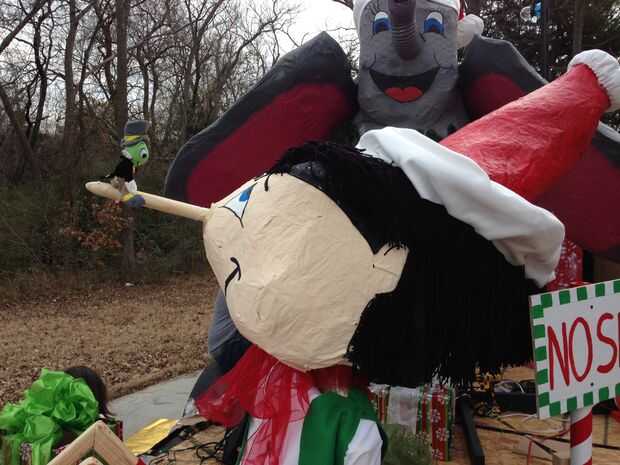

Un problema que tuvimos fue que el actuador del trazador de líneas hecho girar. Esto no es un problema si usted empuja algo... el extremo distal se mantiene fijo. He arreglado esto haciendo un pin conectado al actuador de nariz. Mientras rota por el canal de 2 x 4 el perno lo impediría de spinning. Lo que no hice fue hacer un canal sólido que el pasador se gira sólo en. Así como la nariz entrar y salir que Pepito Grillo iría de posición vertical a 90 grados al lado, entonces detrás otra vez. Tener un canal para el pasador bajar esto, habría fijado como un bajo centro de gravedad ponderada Pepito Grillo, pero el canal sería más fácil... Creo.
