Paso 8: relés

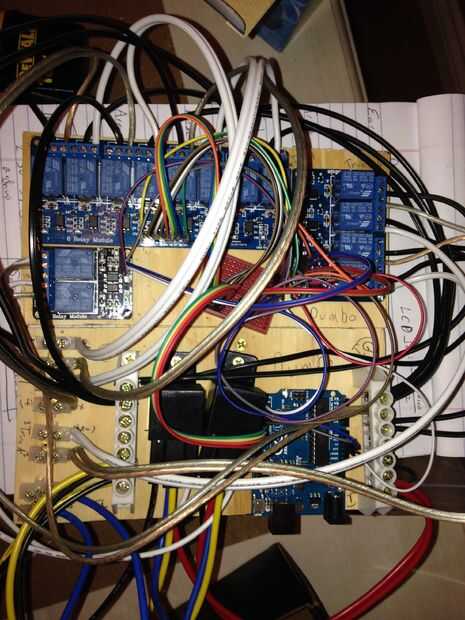

OK, hice todo esto sólo se trata de la más ineficiente a la manera de lo posible. Mira en ese circuito del cerebro Dumbos... es un lío. Pero bueno, funciona, y no voy a desarmar una vez lo conseguí trabajando. Como dije, era básicamente a sólo relés, así que déjame ir por los circuitos de relé diferente utilicé. También te diré cómo lo haré si tengo que hacerlo otra vez en el futuro (OK, cuando lo hago otra vez en el futuro. Te estoy diciendo que estas cosas están divertido. Siempre he disfrutado de electrónica y programación... esto es tan grande).

También se encuentran relevadores

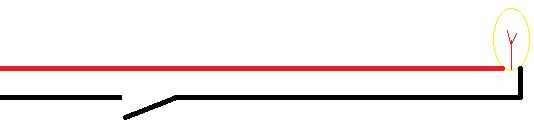

tirón de una línea de encendido y apagado. Este fue un muy simple interruptor en las luces, la luz del punto y la luz de la voz de Ariel. Funciona exactamente igual que el interruptor de la luz en su casa. La caliente va todo el camino a la luz, y el neutro tiene un solo relé.

tirón de un interruptor a otro relé - un poco como en el anterior utilicé algunos relés para activar y desactivar otro relé. Los relés de Arduino son 5v y 12v es la industria automotriz. Así que si vas a usar automóviles relés que tienes que hacer algo como esto. Hablando de, déjame contarte un poco sobre relés... realmente le pongo esto en la sección anterior... así que ya sabes sobre el funcionamiento de los voltajes de transmisión.

tirón dos líneas de encendido y apagado. Esto es un poco como la primera de ellas. Pero para poner un relé en pos y NEG... Empecé con uno como este, pero lo sacaron. Es redundante.

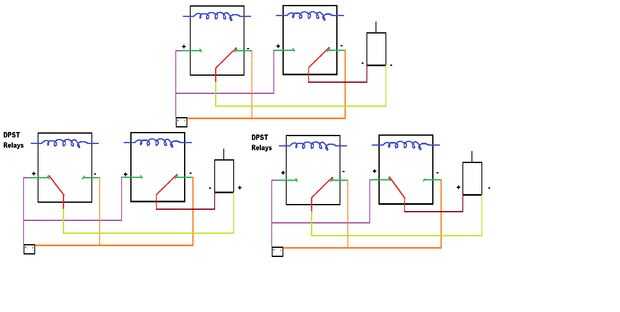

Dos SPDT para controlar ambas direcciones OK, en retrospectiva, este circuito es simplemente estúpido. Especialmente cuando me di cuenta de
hacia fuera cómo hacer el siguiente circuito... pero una vez más está trabajando, y como sólo tiene que sobrevivir un desfile lo que sea. Pero me costó un par de actuadores de bloqueo de puertas antes de que me di cuenta de los relés de Sainsmart en! Por suerte son menos de $5 a paz y encuentra una zona bastante accesible... y si no te importa sentado en un cubo con su cabeza y los brazos encima del vientre Dumbos durante una hora! Básicamente había atado el positivo a un relé y el negativo a otro. Para activar el circuito solo encendí ambos relés. ¿No hay problema correcto? Bien entonces debían hacer el circuito al revés... así que conseguí dos relés más y por cable les hacia atrás. Sí, cuando encendí el circuito solo corto todo. Me alegro sólo que conservé suficiente humo en los cables!

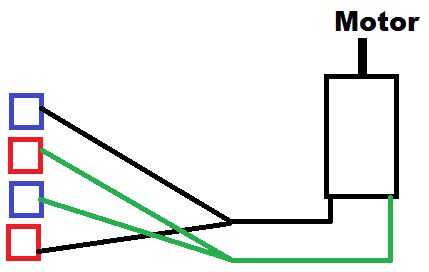

cambio de los polos. Esta es la manera de hacer este interruptor. Si tuviera que hacerlo nuevamente lo haría todo así. Tarda un poco un poco a envolver su cabeza alrededor de lo que está haciendo, pero la confianza en mí... esta es la manera de hacerlo. Realmente basta con mirar mi dibujo y copiarlo. Básicamente sólo vas a estar cambiando el pasador de "ir en", o el "salir"... nunca tanto (no hay manera para hacer un motor ir hacia adentro y hacia afuera al mismo tiempo). Así el polo común es donde el flujo sale el relé (lo sé, esto no es lo que los electrones hacer... pero funciona para mí. Normalmente pienso en el flujo de energía va al polo común y uno de los otros dos. Pero en este circuito va al NO y NC postes y salga de lo común. Realmente una manera ingeniosa de hacerlo. (No vienen para arriba con él, pero seguir y creo que lo hice).
