Paso 2: Cambiar el pin de la puente
El escudo de MP3 utiliza Pin 8 a la línea de señal de Reset a su VS1053.
Coincidentemente, la Annikken Andee utiliza 8 Pin (pin predeterminado) para la selección de la viruta así. Esto significa que si nos atenemos al Pin 8, habrá conflicto de pin y toda instalación será inestable/inutilizable.

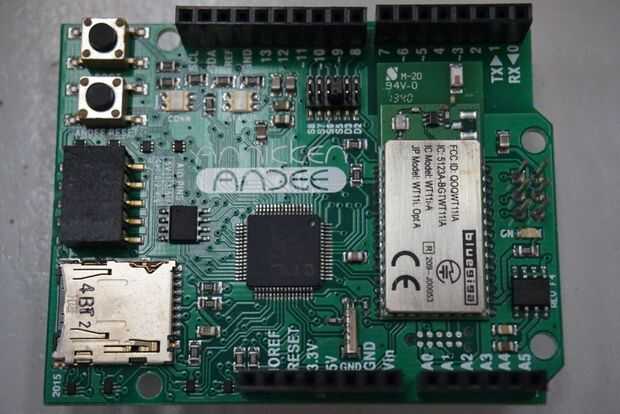

Afortunadamente, Annikken Andee es capaz de usar otro pin para la selección de Chip. Hacer esto cambiando el jumper en la Annikken Andee (Android 2015) (como se muestra en el cuadro de arriba) a S5 (pin 5) y algunos pequeños cambios de codificación, ambos escudos pueden ahora comunicarse con Arduino.
¿Qué es Annikken Andee?
Annikken Andee es un escudo de bluetooth que permite la fácil comunicación entre tu dispositivo inteligente y Arduino. Con la Annikken Andee usted puede crear fácilmente su propia interfaz de usuario (interfaz de usuario) en el teléfono inteligente de codificación en el IDE de Arduino. La biblioteca de Annikken Andee está bien documentada y tiene un montón de ejemplos para facilitar su uso.
para obtener más información sobre Annikken Andee
