Another (Yes, Another) Altoids Tin Speaker

Edit: ahora estoy vendiendo en mi tienda Etsy!

https://www.etsy.com/CA/Listing/187568488/Altoids-Tin-Speaker-System

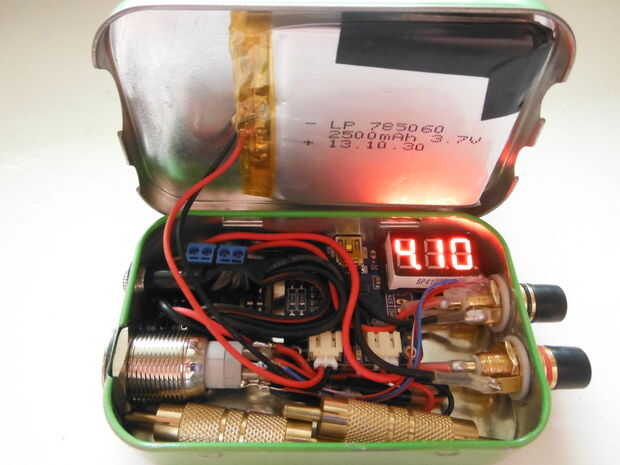

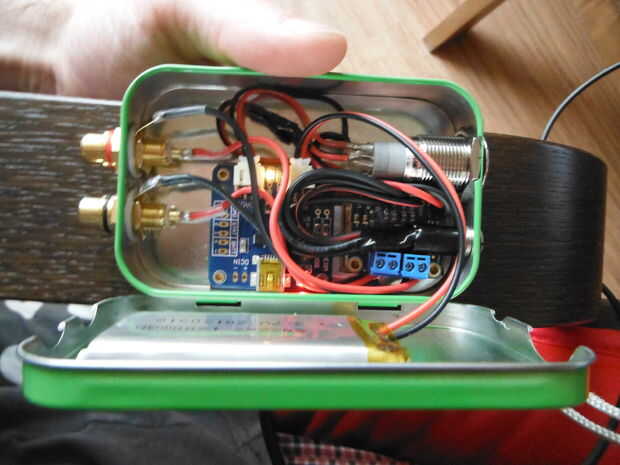

Recientemente he añadido un medidor de voltaje digital al interior de la lata del amplificador, así que siempre sabré cuánta batería queda. Me las arreglé para exprimir una batería de LiPo de 2500mAh dentro así! Ver la última foto en este paso.

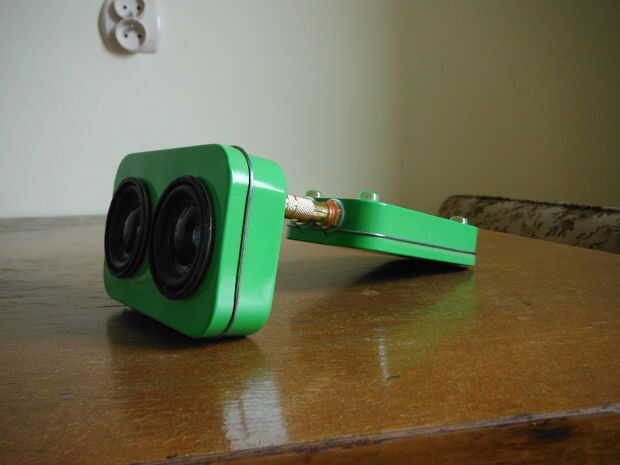

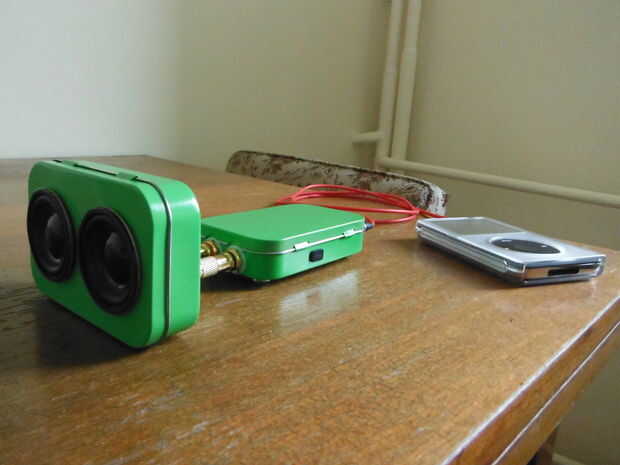

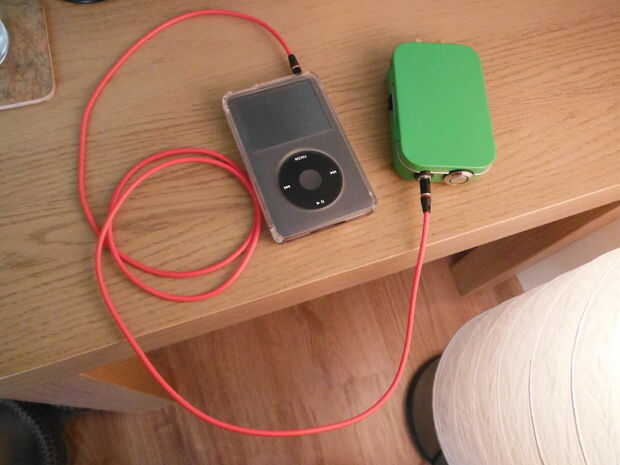

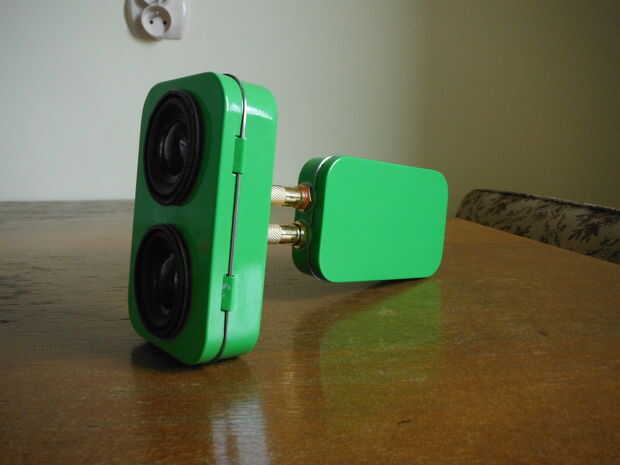

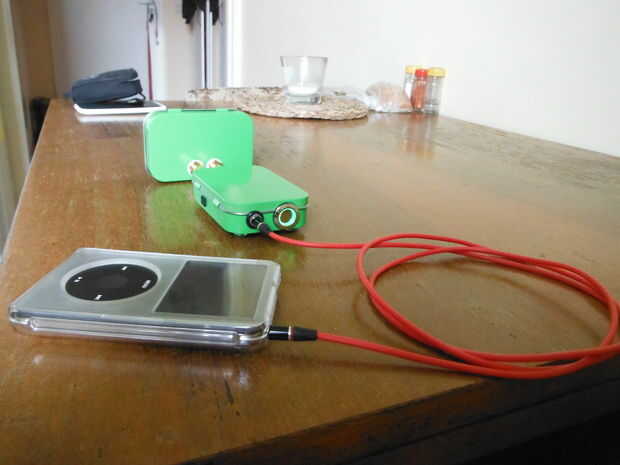

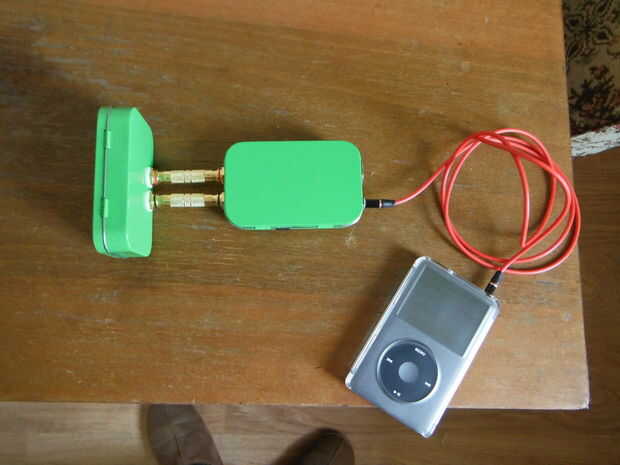

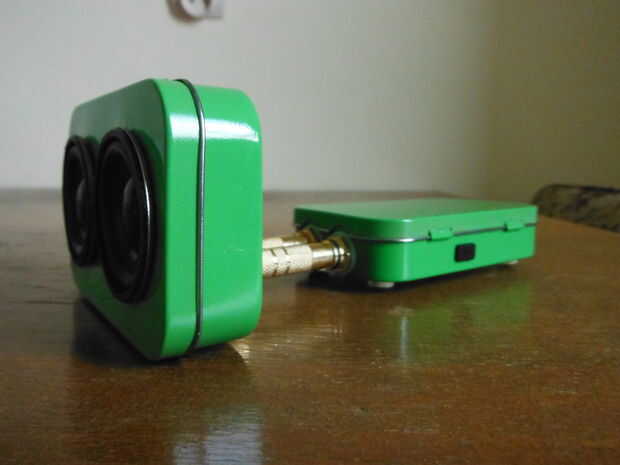

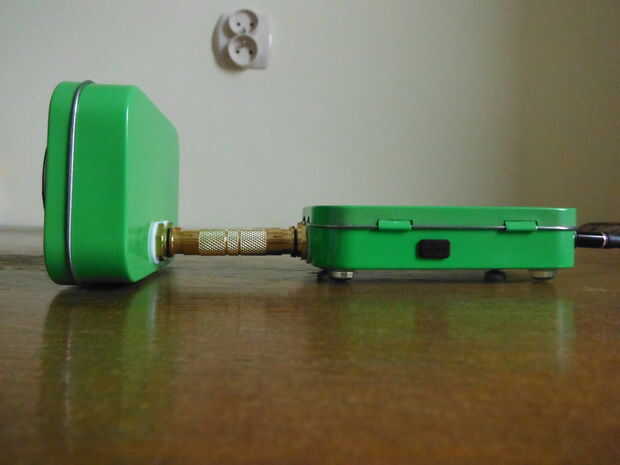

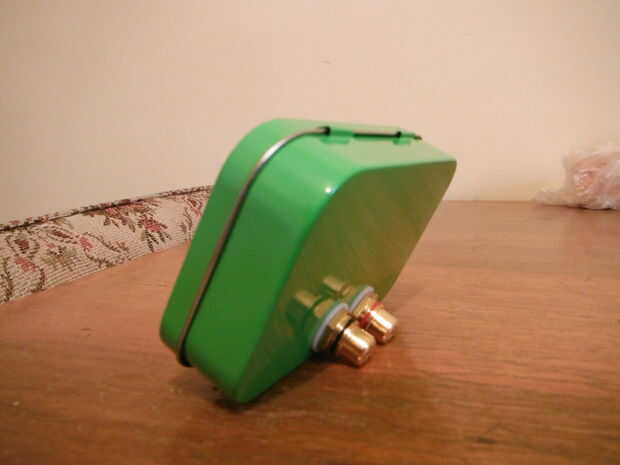

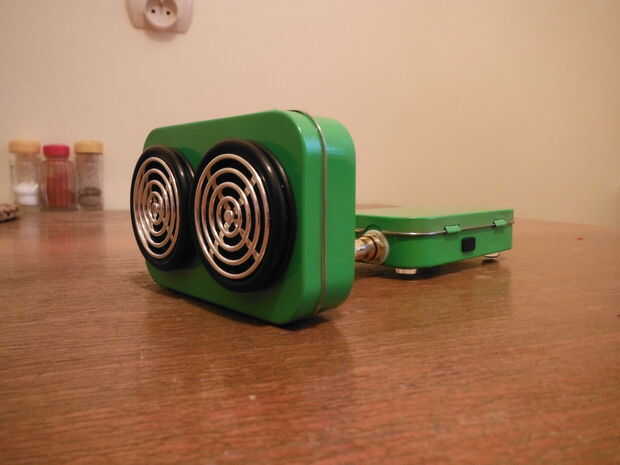

He visto tantos Altoids increíbles altavoz lata construye, tanto en Instructables y en otros lugares y quería probar mi mano en uno también! Este proyecto utiliza dos latas (uno para el circuito del amplificador, batería, carga circuito, interruptor y conectores y otro para los altavoces). Quería utilizar piezas de calidad decente por lo que he podido conseguir la mejor calidad de sonido posible. ¿Que se dice, puede sin duda ir a la tienda y haz a un mini altavoz de muy buena calidad un poco menos que gastado en este proyecto, pero donde está la diversión en eso? Decidió no integrar bluetooth de mi amplificador. Tengo dos iPods (uno clásico y uno 5 º gen Nano), ni de que es compatible con bluetooth, así que no tengo la necesidad de. Dicho esto, si desea integrar bluetooth en su propio, hay suficiente espacio para un módulo dentro de la bandeja amplificador detrás de la placa de circuito de carga.

Aquí está un video de demostración en Youtube. Pido disculpas por la mala calidad como solo estaba usando mi cámara digital. Suena mucho mejor en persona.

http://www.youtube.com/watch?v=VEmkTRg-B40&feature=youtu.be

Realmente resultó mucho mejor de lo que pensaba. Obviamente no genera una tonelada de bajo, pero el volumen que pone hacia fuera es muy sorprendente, dado el tamaño. Además de ser un buen estéreo portátil, también sería ser una buena opción si quieres algo que pone hacia fuera un poco más potencia de los altavoces del ordenador, o simplemente para tener algunas canciones en la cocina mientras se cocina la cena.

Fuentes: (hay un montón de diferentes partes que se pueden sustituir, pero estas son sólo las partes que he usado). Hay un montón de grandes piezas baratas en DX.com y enviamos gratis a casi en cualquier lugar así.

-Altoids o latas del metal similares (x2)
-Hembra panel montaje RCA de (x4)
-Macho a macho acopladores RCA (x2) o L + R RCA cable
-Hembra panel montaje 3.5mm
-Amplificador: http://www.adafruit.com/products/1552#tutorials
-Recargable de litio: http://www.adafruit.com/products/258#tutorials
-Cargador de batería litio: http://www.adafruit.com/products/259#tutorials
-Interruptor: http://www.adafruit.com/products/482#tutorials
-Altavoces (x2)
-Cable macho a macho de 3,5 mm aux
-Un corcho (para el revestimiento de la lata)
-Poco de espuma (para aislar los altavoces)
-Imprimación y la pintura (si quiere pintarlo)
-Goma pies (las latas)

* Adafruit tiene algunas cosas realmente interesantes para proyectos como este. Los enlaces anteriores son todos de Adafruit. También recibí un descuento del 10% de mi membresía Pro, así que tenlo en cuenta también si usted tiene una membresía pro!

Herramientas:

-Taladro y brocas varias
-Archivo metal
-Pegamento (epoxi, pistola de pegamento caliente, pegamento, etc.)
-Soldador y soldadura
-Tubería del encogimiento del calor
-Cable de calibre delgado
Alicates
-Punzón
-Rotulador

Vamos a empezar!

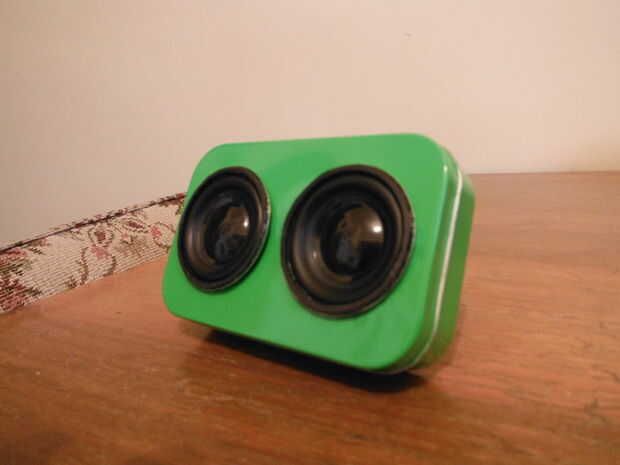

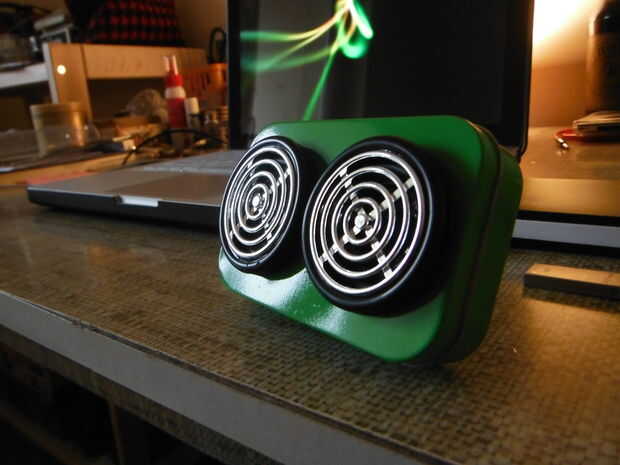

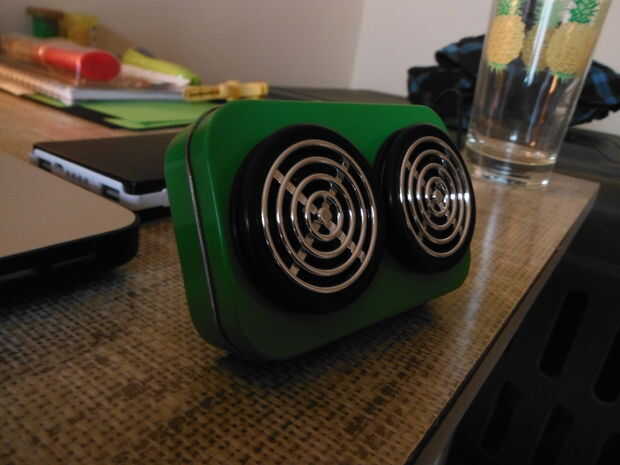

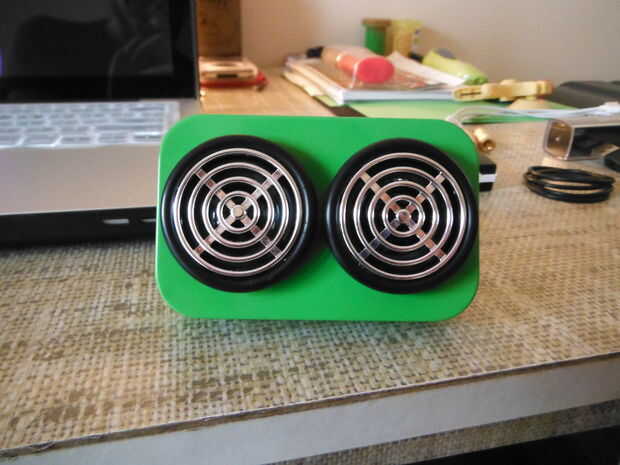

EDICIÓN: terminé encontrando una solución para las rejillas del altavoz. He añadido un paso cerca del final.
