Paso 1: Plan todo
![]()
![]()
![]()
![]()
![]()
![]()

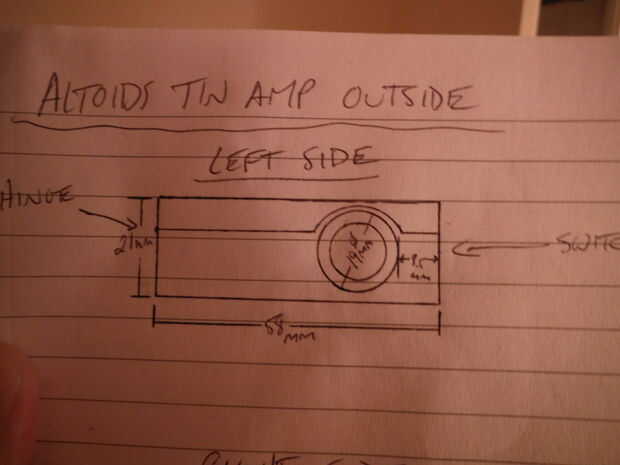

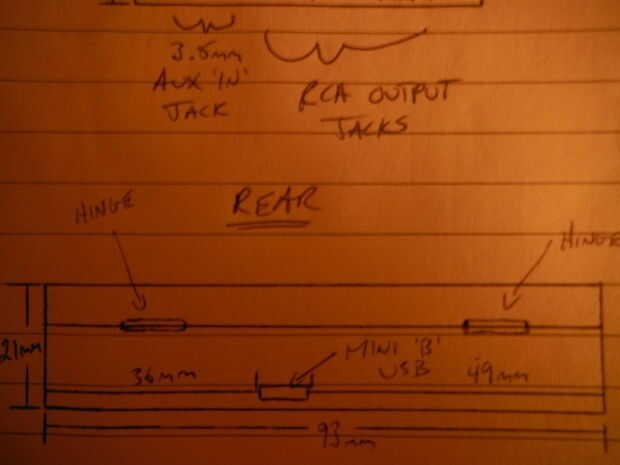

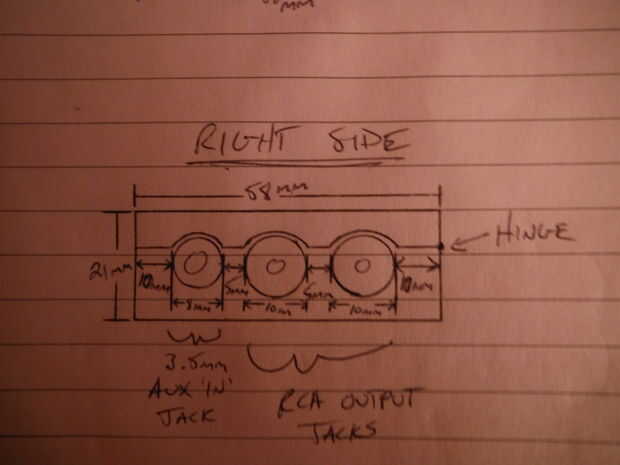

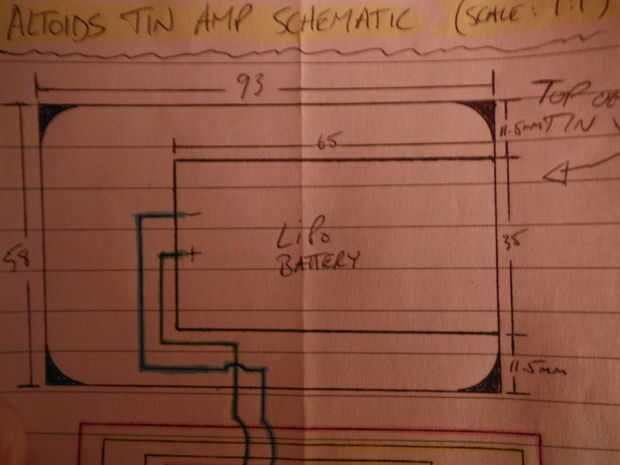

Agarrar un lápiz, una regla y papel gráfica. Mida su lata y croquis a escala en papel. Luego mida todas las piezas internas (amplificador, batería, cargador, interruptor, conectores, etc.) y decidir sobre la mejor ubicación dentro de su lata para todos ellos y asegúrese de que todo entre y nada va a interferir. No quiero tocar y que ponga en cortocircuito uno al otro cuando la lata está cerrada. Es un paso aburrido, pero al final serás feliz que lo hiciste! Mi tin final cambió ligeramente de mis dibujos. Las únicas diferencias son que puse al conector de entrada de 3,5 mm junto al interruptor de encendido/apagado y entonces centrado en la salida de RCA en el otro lado.

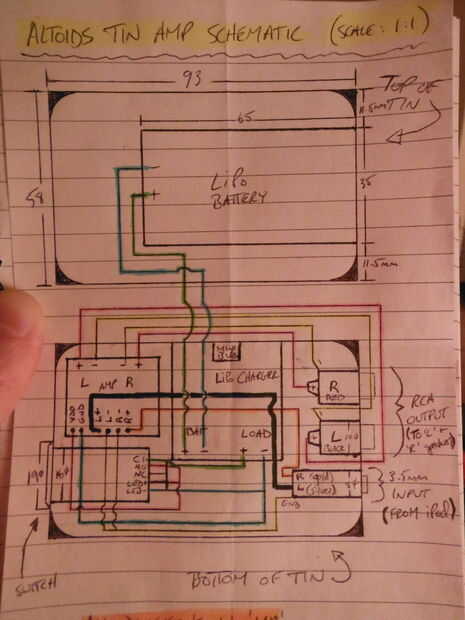

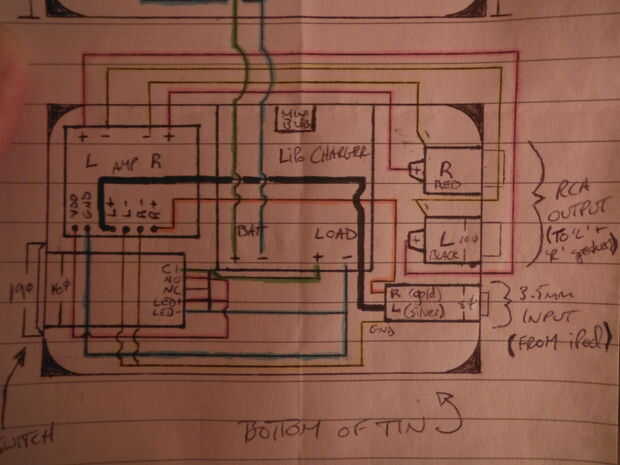

Nota: Si sigues mi esquema, no ir solo por los colores como que tuve que usar varios colores de más de una vez porque no tengo lo suficiente para hacer cada hilo de un color diferente. También, si tienes AutoCad, he conectado un archivo .dwg con el diseño del amplificador. Sólo estoy usando una versión de prueba, así que no creo que pueda .pdf.
