Another (Yes, Another) Altoids Tin Speaker (8 / 15 paso)

Paso 8: Altavoz lata

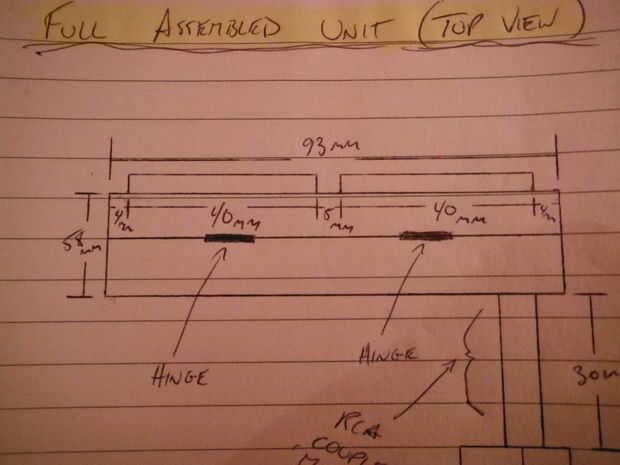

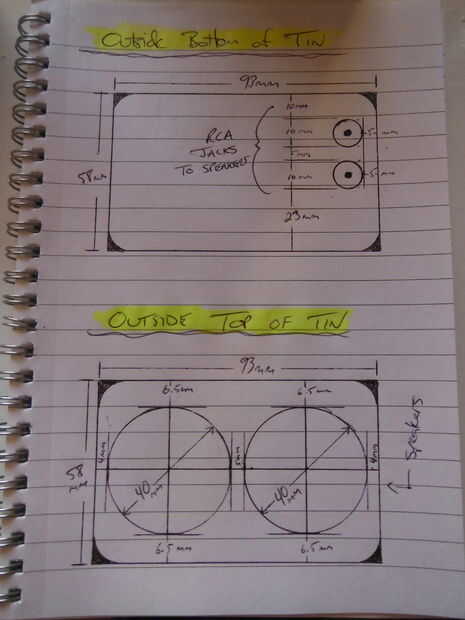

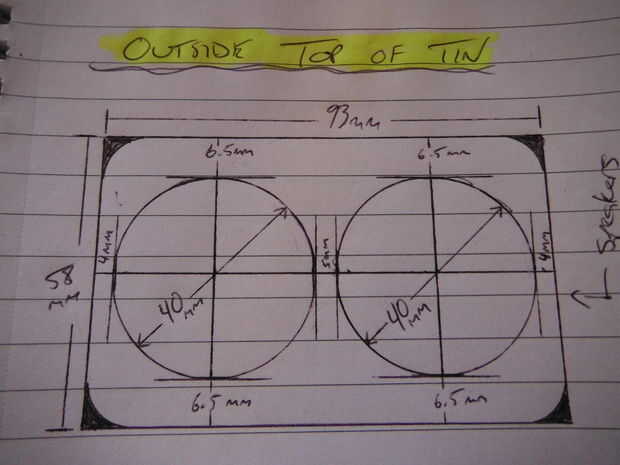

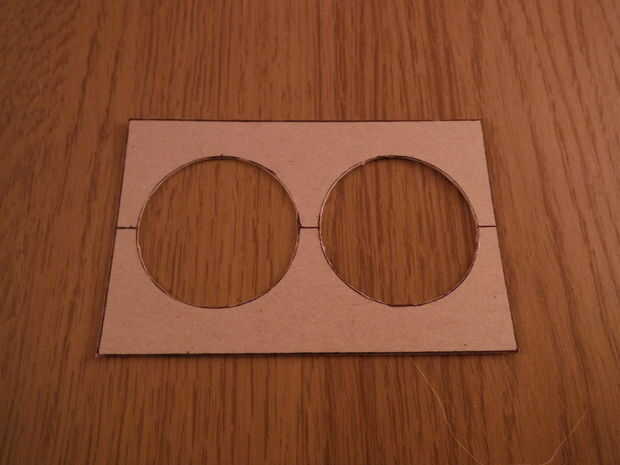

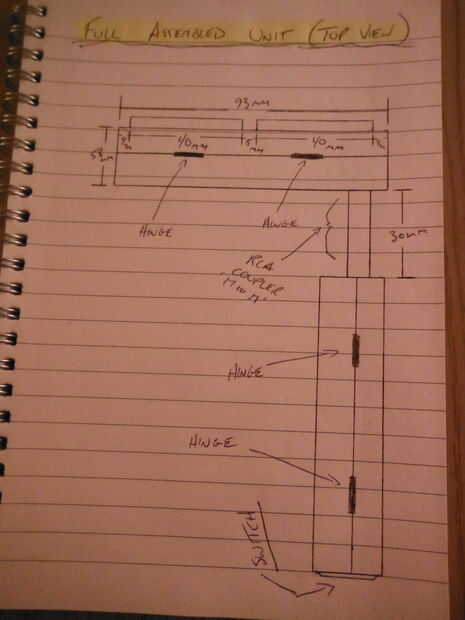

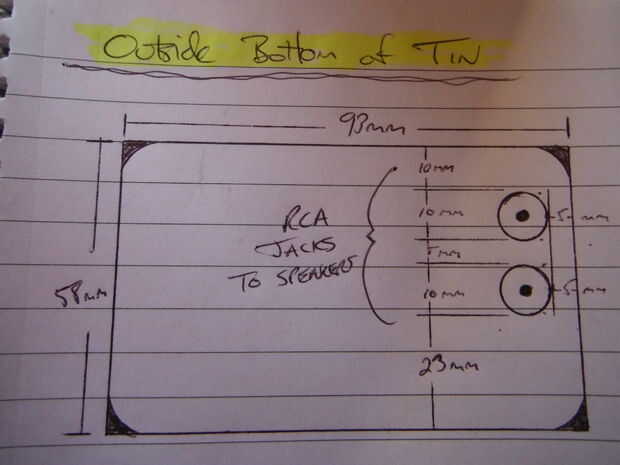

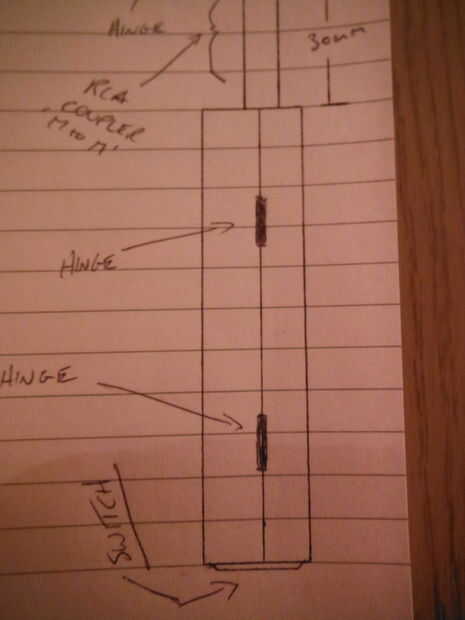

Ahora que su lata de amplificador haya terminado, puede iniciar en la lata del altavoz. Sólo dibujar todo como lo hizo con el ampli y marcar los puntos de centro de los altavoces encima de la lata y el centro para sus otros dos conectores RCA en la lateral o inferior (dependiendo de cómo desea que la configuración que configurar) y marcar con el punzón. También usé un trozo de cartón para hacer una plantilla para trazar los contornos de altavoz en la parte superior de la lata. Mi diseño final terminó un poco diferente de mis dibujos. El único cambio fue centrada en los conectores RCA en la parte posterior de la lata.

* Yo he conectado un archivo .dwg de AutoCad de la distribución de altavoces. Sólo tengo una versión de AutoCad, por lo que no me deja .pdf nada. Cualquiera puede descargar una prueba gratis durante 30 días aunque.
