Antena de 433 MHz cinta métrica-juegos de rastreo de frecuencia ultraelevada transmisor! (9 / 29 paso)

Paso 9: Por los datos de elemento

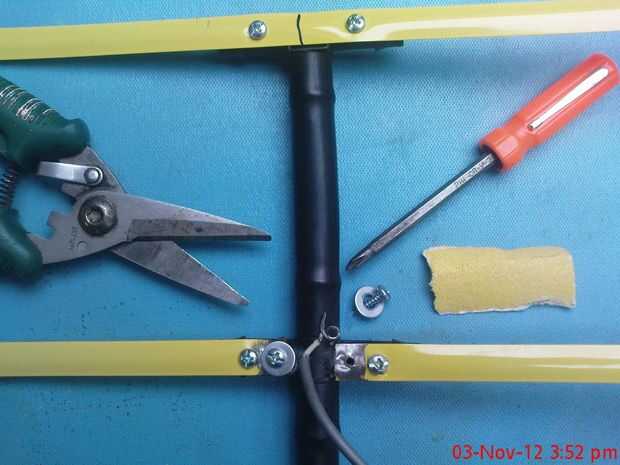

Pintura sobre la cinta métrica de hierro probablemente necesitará lijado de exponer el metal en las 2 mitades de la conexión del elemento conducido, que tal vez puede ser soldar cubiertos para evitar la erosión. Tal vez utilice limón enfria fundente sobre metal desnudo de la cinta y muy caliente hierro (o 2) para lograrlo. Una "estrella" arandela dentada morderá en este pozo de contactos confiables.

Conecte una longitud corta de cable coaxial para las 2 partes separadas del elemento conducido y a una antena de radio UHF adecuada de entrada.

Nota:  Un dipolo de onda ½ tiene centro nominal impedancia de 75 Ω, pero esto está influenciado por elementos adyacentes de la antena.  Para la recepcióny si el funcionamiento del receptor es pequeño, casi conveniente blindado coaxil. (aquí flexible cable de mike) puede ser utilizado.

En aras de la simplicidad que no hay adaptación de impedancias se ha utilizado aquí, pero esto debe ser considerado si la antena es usada para transmitir, de lo contrario pueden provocar un desajuste de impedancia y pobre SWR (relación de ondas estacionarias)!   Tal coincidencia de enfoques como "T", Delta, Gamma y Beta ("horquilla") son tradicionales, pero la teoría de fondo a estos puede estar implicada.
