Antena de 433 MHz cinta métrica-juegos de rastreo de frecuencia ultraelevada transmisor! (10 / 29 paso)

Paso 10: Conexión a un sistema de UHF

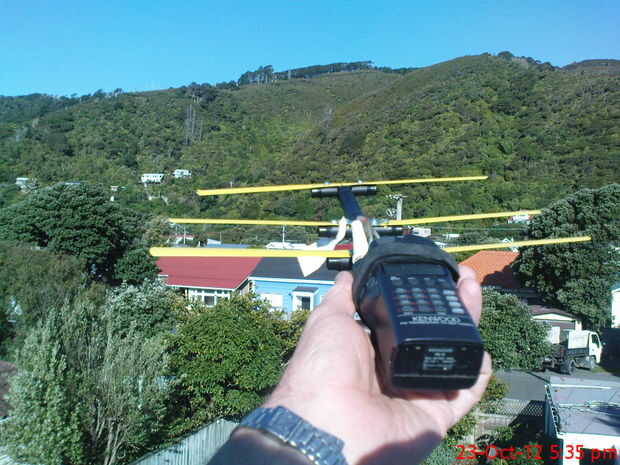

Aquí un transceptor de banda Kenwood TH-28A jamón viejo (y conocido por su sensible receptor de 433 MHz FM) convenientemente se conecta al cable de antena de cinta mediante un BNC de entrada. Dicha configuración permite mejora de recepción significativa cuando se dirige hacia el transmisor y el indicador de barra de fuerza de señal de receptores puede permitir incluso goniometría simple.

Modernos sistemas UHF tienen a menudo solamente "5 barras" medidores de señal y son generalmente demasiado áspero para los rodamientos de finos, pero esto puede ayudar en la interferencia de seguimiento de los dispositivos de frecuencia ultraelevada de rogue etc.. Pruebas con el sensible Kenwood TH-28A y la antena de la cinta métrica sobre LOS km ½ mostraron señales pico sobre un amplio barrido ~ 45 grados cualquier lado de posición conocida del transmisor.  Esto por lo tanto, sólo permite indicaciones de rodamiento rugosa y triangulación (o fijación más cercano) puede ser necesaria además. Naturalmente el terreno puede no siempre juego este!
