Antena de 433 MHz cinta métrica-juegos de rastreo de frecuencia ultraelevada transmisor! (14 / 29 paso)

Paso 14: RSSI golpee a los modulos de RF Synoxo

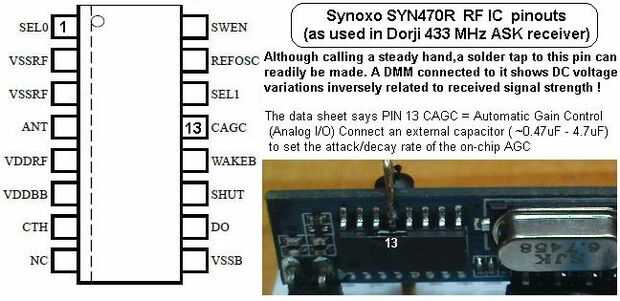

Explorando el Dorji módulos SYNOXO SYN470R RF IC revelaron que un grifo CAGC pin 13 ofrece una salida de voltaje de valor RSSI (intensidad de la señal recibida).  Esta salida AGC (Control automático de ganancia) indocumentados era de sólo muy baja corriente, pero una alta impedancia multímetro en voltios DC fácilmente mostró una variación de la fuerza de la señal de ~1.2 V, desde ~1.3 V cuando el receptor estaba al lado del transmisor, a ~2.5 V con ninguna señal. (Este valor más adelante parecía relacionados con la frescura de las 3 pilas AA)

Nota: Metros de bobina móvil y aún baja calidad DMMs pueden inundar esta salida RSSI, en cuyo caso un búfer actual impulso común mejora del colector "emisor seguidor" puede ser necesaria.   ( Esto está debajo de exploración para un diseño de PCB base final )

Nota: para soldar un cable a este pin puede ser complicado, como el fino IC pin espaciamientos son sólo la mitad del normales 2.54 milímetros (pulgada del 1/10). Un enfoque útil implicó primero prensar un protoboard pequeño vuelo plomo pin sobre el pasador y luego soldar mientras que así se aseguró.
