Antena de 433 MHz cinta métrica-juegos de rastreo de frecuencia ultraelevada transmisor! (25 / 29 paso)

Paso 25: Controles contra un medidor de nivel de UHF

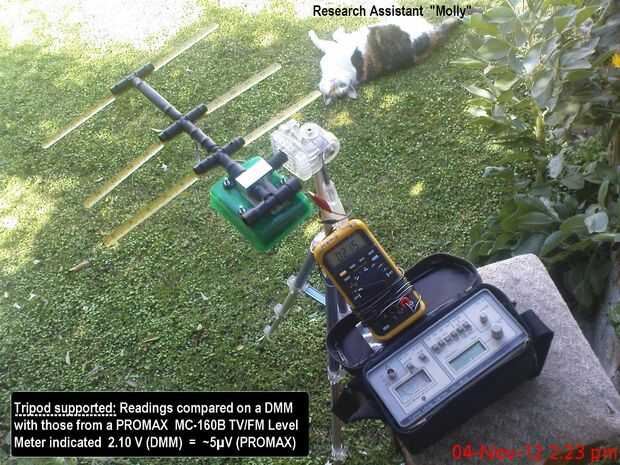

El Dorji DRA886RX módulos figuran como buena para manejar información a 1200 bps y - 107dBm (= 1μV) sensibilidad del receptor.  Por lo tanto, esto implica una ~2.5V lectura de piso de ruido DMM equivale a un ~ 1μV.   El uso de una (mediados del decenio de 1990 y así ahora obsoleto cerca) Medidor de nivel PROMAX TV/FM (modelo MC-160B) tienden a comprobarlo, con una señal V (DMM) 2.10 registro como 5µV (PROMAX).

Como con una impedancia de 50 ohmios 1μV = - 107dBm, entonces 5 μV =-93 dBm.   Como cada 6dB = rango de duplicación, entonces 107-93 = 14 dB es equivalente a ~ 2 x 2, o mayor que 4 veces el rango a 300 metros.   Esto implica una gama de campo abierto de tal vez 1½ km es factible bajo condiciones similares del parque con un transmisor de 25mW Dorji alta cabeza y altura de la cintura cinta métrica antena alimentado a Dorji receptor fue consistente con nuestros resultados iniciales.
