Antena de 433 MHz cinta métrica-juegos de rastreo de frecuencia ultraelevada transmisor! (7 / 29 paso)

Paso 7: Listo para montar las piezas

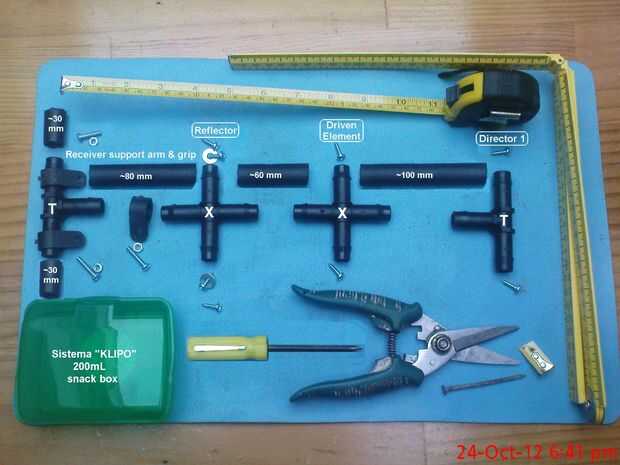

Aquí son las partes de la antena lista para montaje - herramientas especializadas no eran necesarias. Aunque la cinta metálica se corta fácilmente con los esquileos de sus bordes afilados y deben ser redondeado/chaflanado sin demora para evitar cortes .  Longitudes de la cinta de 304mm, 355mm y 310mm fueron cortados - aunque tal vez pueden ajustar estas longitudes, que tan corta ya inicialmente.

Nota: es fundamental reconocer que la porción de cinta "Impulsado por el elemento" medio 310mm debe cortarse por la mitad, con las 2 partes montado lo que ellos están aislados unos de otros.  (Consulte el paso 1 para una vista montada)
