¿Paso 3: Que los alambres que son?
Con un multímetro:
1. cada una de las dos fases debe tener la misma resistencia cuando se mide con un multímetro. Medición de la resistencia a través de un cable de cada una de las dos fases, la resistencia debe ser infinita porque el circuito está abierto. Localice los dos pares de alambres que representan las dos fases y dos pares de cables tendrán resistencia interna similar.
2. conectar cada fase del amplificador e ignorar la polaridad (+ / -), por ahora. Tienes un 50% de probabilidades de adivinar bien.
3. enviar un comando para mover el motor. Si el motor girase en la dirección equivocada, luego cambiar ya sea fase A y A - o B y B-(efectivamente invertir direcciones).
Común será la mitad la resistencia a cualquiera de los cables en comparación con la resistencia de una fase.
Es decir
A + a B + = 144 ohmios
A + a B - = 144ohms
B + a - = 144 ohmios
B - a B = 144 ohmios

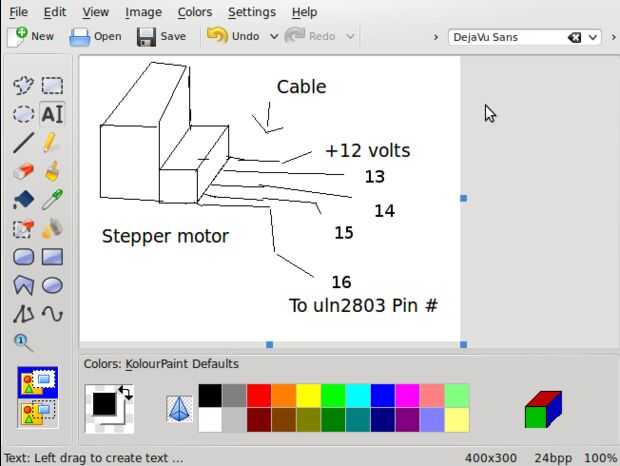

Común a cualquier otro cable es de 72 ohms. No enganche nada hasta estar seguro de esto! La última foto es un ejemplo que a mi me funciono. Puede que no funcione para usted.
Nota: estoy utilizando creo que un motor de 4 pasos de Teac 14769070 30 4 x 0,
