Antena de TV de OTA controlado por ordenador. (4 / 12 paso)

Paso 4: soldadura.

Ya que solo estamos usando un motor de pasos y el chip del uln2003 tiene 7 salidas, usaremos cada otro pin para hacer la soldadura más fácil o puede seguir el esquema siguiente.  Puesto que el motor paso a paso requiere 12 voltios te hacen hacer un adaptador para conectar a uno de la energía de la impulsión cables de línea de + 12 voltios. La tierra de la computadora tendrá que sujetarse también al punto de masa común. No conecte 12 voltios a tierra!!!!!!

Nota:
Algunas fichas tienen ocho salidas. Usted probablemente sólo necesita a tierra al pin 8 solamente (en 16 fichas de pin). Común (pin 9 en 16 fichas pin) va a 12 voltios (9 y 10 respectivamente en 18 perno virutas). También no hace daño utilizar un zócalo por lo que no tienes que soldar directamente a los pines del chip que para tomar una ocasión en arruinar el chip. Utilice un protoboard primero antes de hacer cualquier soldadura.

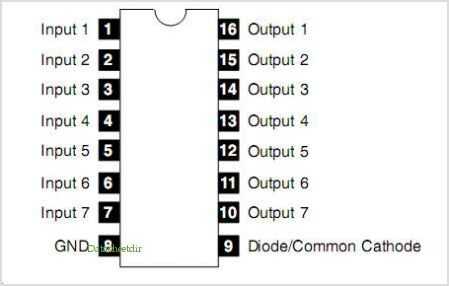

ULN2003 = nte2013 = 7 entradas/salidas

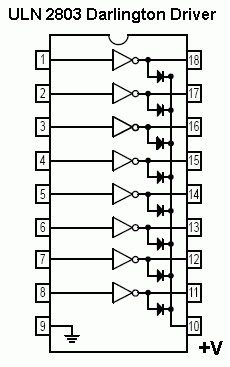

uln2803 = nte2018 = 8 entradas/salidas
