Antena externa del Huawei E220 + 7db

un hack rápido y fácil para aumentar la señal de un modem E220.

Piezas necesarias:

Módem Huawei E220. Garantía se anulará ;)
Soldadura de hierro
Peladores de alambre

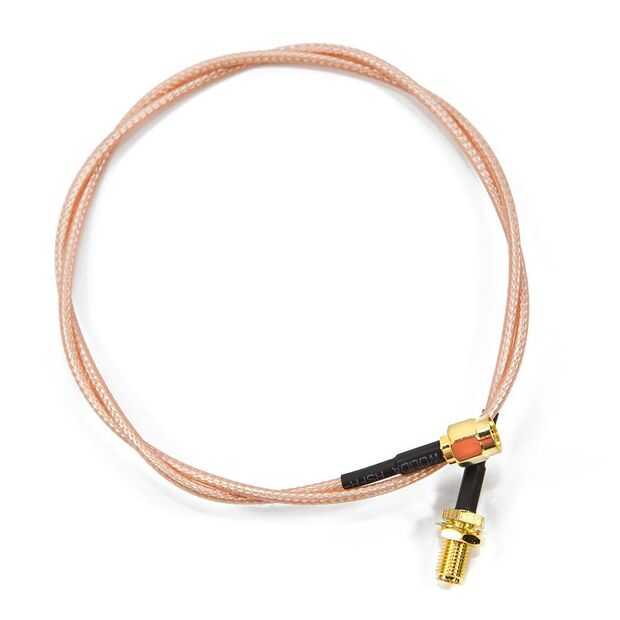

Conector hembra SMA RF
7dB omnidireccional antena base magnética con cable de 3m (o lo que más convenga a su gama de precio). Mina fue de 200 dólares. ($20)

1: Retire la bandeja de la SIM y la placa frontal que cubre la señal LED con un destornillador pequeño. (Plástico es mejor como no rayar)

2: Quite el tornillo Torx justo al lado del LED y retire cuidadosamente la tapa.

3: una vez abierto, saque la antena estándar de plástico transparente. Contrario al puerto USB.

4: tira y soldadura el SMA cable a los pines donde quitamos la antena de plástico.

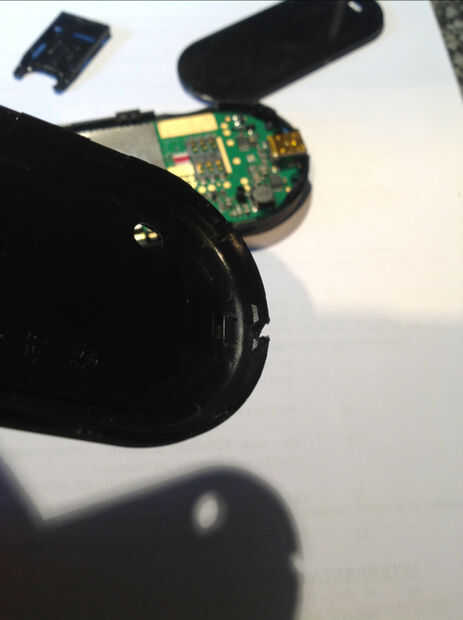

5: calentar un destornillador con el mismo ancho que la cola, luego derretir un espacio para el cable para sentarse fuera de la vivienda.

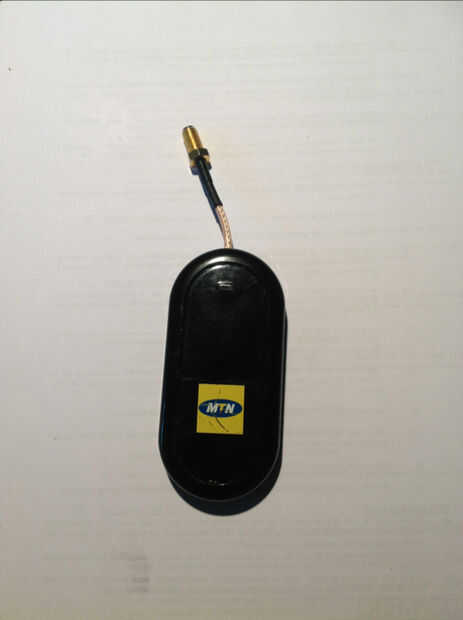

6: puesto que todos detrás juntos, prueba, luego pegamento.

He guardado la cola corta así que puedo viajar con la antena de Nintendo.

Happy Hacking :)
