Antena G5RV Jr. (tamaño medio) jamón (5 / 5 paso)

Paso 5: Poner cosas juntas Pt 3

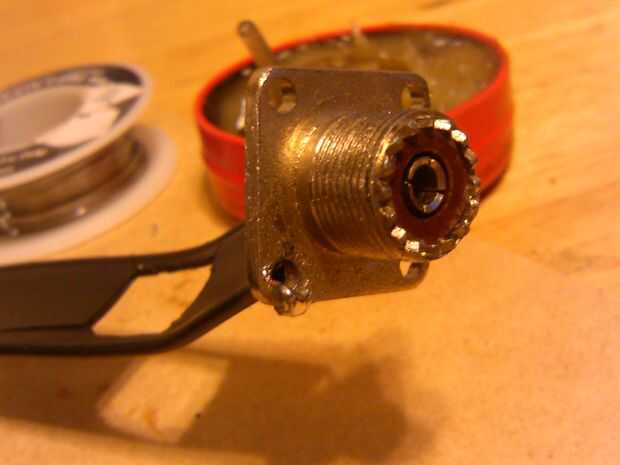

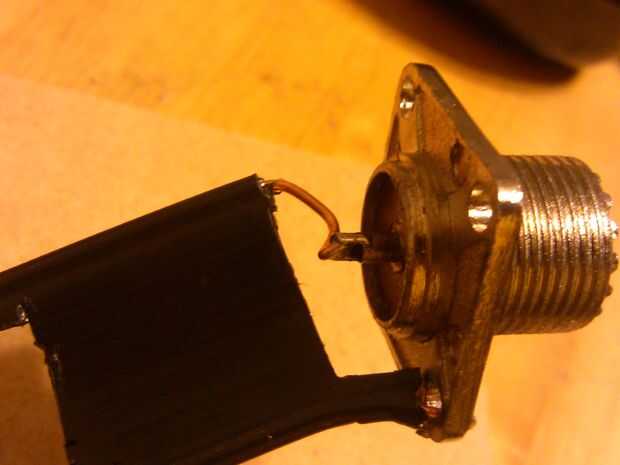

Usted tendrá que soldar el coaxial al otro extremo de la línea de escalera. La imagen en el enlace de arriba muestra el cable coaxial directamente soldado a la línea de la escalera. Opté por usar un conector UHF SO239 de la caja de la chatarra. Usted también puede comprar estos de Radio Shack o en ebay a veces.

Si hubiera tenido el dinero y quería tomar el tiempo hubiera cerrado esta conexión en una caja de plástico proyecto. (Otra vez Radio Shack). Habría hecho ver mejor y sido quizás más seguro a largo plazo.

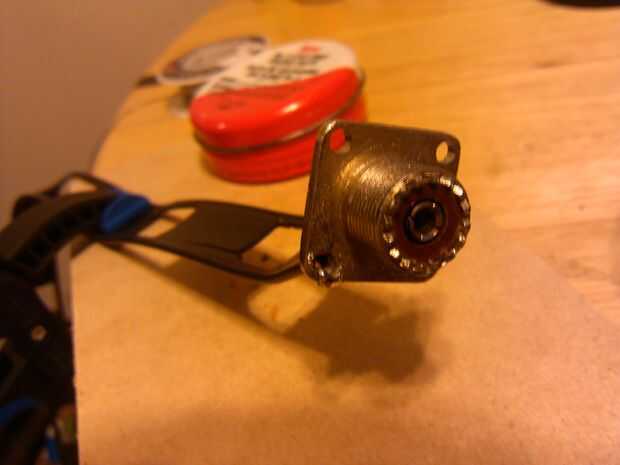

Mediante el uso de la hembra hasta 239 puedo usar cualquier cable coaxial coaxial PL 259 que elegir. Puede ser corto, largo, baja pérdida RG 9913 o tipo móvil RG 58u coaxial que es bastante lossy para carreras largas, pero muy flexibles.  (Coax pérdida en frecuencias de HF es bastante bajo dB de sabio). Si yo estaba haciendo esto en VHF-UHF no incluso utilizaría los conectores porque cada uno tiene un componente de pérdida.

Si tuviera una ubicación que no sea de mi 3er piso permanentemente instalar esta antena. En ese momento si el funcionamiento de la línea de alimentación fue largo probablemente utilizaría baja pérdida de línea dura para mantener la pérdida al mínimo.

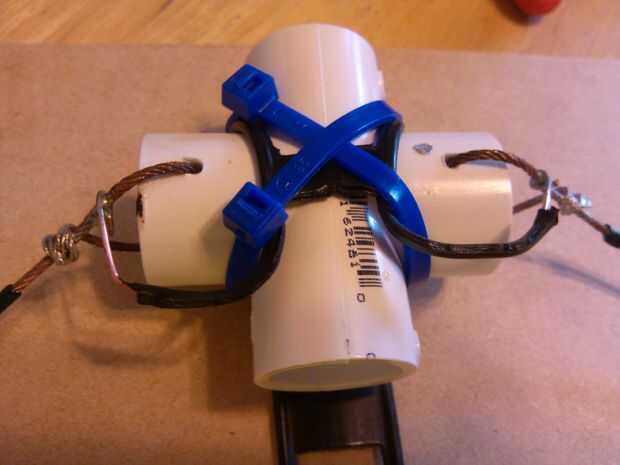

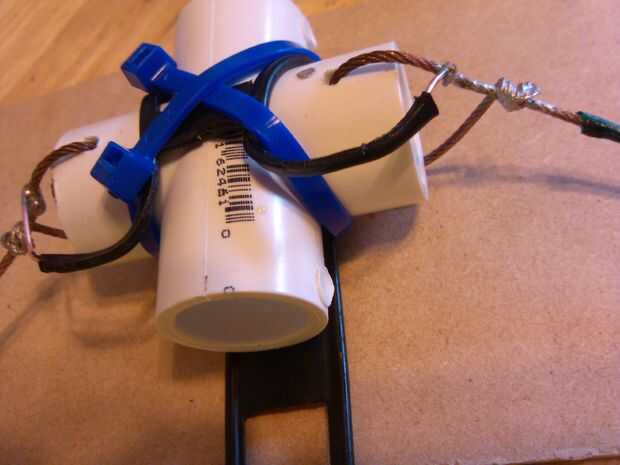

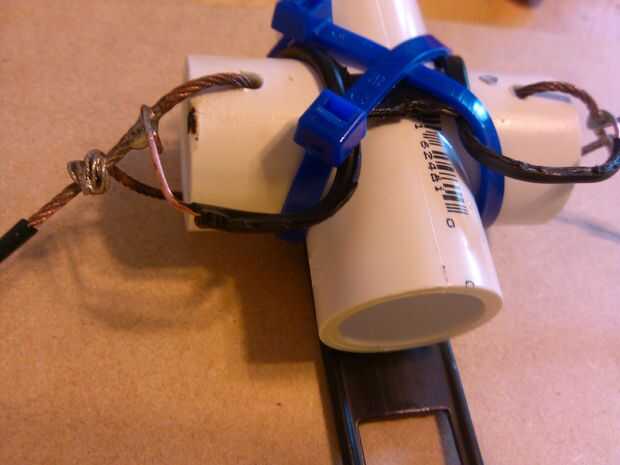

Ahora tiene una representación visual de cómo hice mi versión del dipolo G5RV multi banda de.
Me animo a soñar un poco con la versión, ya sea doble tamaño para todas las bandas de 6, tamaño completo para 5 bandas o "JR" para las 4 bandas que quieren o necesitan para construir la mitad de tamaño.

Tenga en cuenta que esta antena se puede construir muy ligero con más pequeño alambre trenzado o TV doble plomo por lo que puede ser enrollada y poner en una mochila para ese viaje de senderismo con un pequeño transmisor CW para QRP << muy baja potencia.

Me gustaría oír de usted si construir o encontrar otras ideas para esta antena. Preguntas son también agradables junto con comentarios.

Como usar esta antena que voy a intentar tomar alguna foto de la estación para que pueda ver y en acción.
Gracias por leer este instructivo!

Bryan
kc8hps *** más sobre mí y mis intereses pueden encontrarse en kc8hps.com
