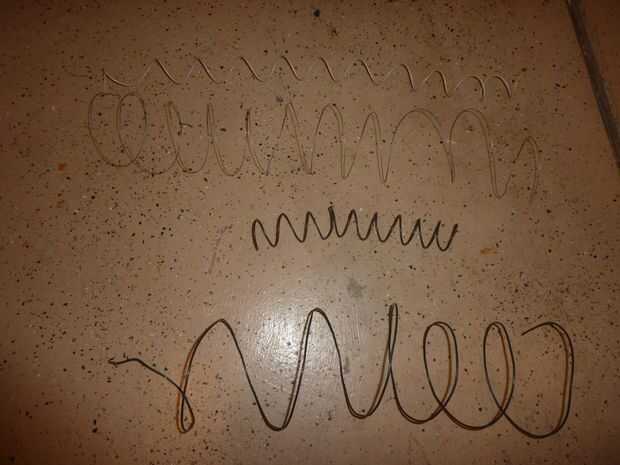

Esta antena helicoidal funcionó sorprendentemente bien para un pobre radio FM. Recibía sólo 13 canales según la función de auto-preset. Este ajuste dio como resultado 27 presets, más del doble el número de canales recibidos en estéreo claro.
Actualización rápida: Me estoy poniendo mejor recepción por dirigirla hacia los lados en vez de hacia abajo.
Resumen de las instrucciones:
FM radio, cortar a 1,5 o 3 metros metros (59" o 118") de cable eléctrico, revestido o expuestos y Envuélvala alrededor de algo parecido a la parte gruesa de un bate de béisbol. Tomar el "bate" y poner un pequeño "gancho" en un extremo del alambre expuesto a la caída de la antena existente que está replegada (si el telescópico tipo) como se muestra en la imagen 2. Establecer el radio en un canal ruidoso. Lentamente extiende esta "primavera" hasta que se oiga la señal mejor. Si usted tire demasiado comenzará cada vez peor, por lo que debe ver fácilmente conseguir mejor y peor con los estiramientos. Diámetro no parece hacer una diferencia enorme, pero podría haber tenido una preferencia por diámetros más grandes. Así que un bate de béisbol es mejor que un palo de escoba, pero una pintura puede diámetro podría ser mejor. Longitud total del cable es determinado por la velocidad de la luz dividida por la longitud de onda de destino. Para la radio FM: 3E8 / 100 MHz = 3 metros. 1/2 longitud de onda (1,5 metros) puede ser mejor que 3 metros, porque "reflexión de la tierra" podría estar actuando como los otros 1/2. Con un plano de tierra y leer el resto de estas instrucciones, usted puede hacer direccional. Diámetro de alambre no importa. Me gusta cable eléctrico grueso porque puede conseguir golpeado alrededor más sin perder su forma. Desea por lo menos 7 lazos, y no se necesita más de 15.
Fácil puesta a punto para la radio y los canales específicos
Tire o apriete este "slinky" para hacer la separación entre vueltas más y menos para fina melodía para cualquier radio y canal en particular. FM de baja alrededor de 88 MHz fue mejorada por espaciado un poco más cerca. Longitudes alrededor de 107 MHz necesitan para estirar un poco para la puesta a punto. Más espacio entre vueltas es menos inductancia por turno. 4 cm parece trabajar suficientemente buena excelente para cualquier longitud de onda.
Recuerde
No fui capaz de conseguir que sea mejor que la antena común de una buena radio portátil, pero no utilizo el plano de tierra que requiere apertura de la radio y encontrar que la correcta soldadura de puntos por un cable coaxial que termina correctamente en la helicoidal.
Otras longitudes de onda:
1) cortar alambre longitud igual a un múltiplo de 1/2 de su longitud de onda (longitud de onda = 3E8 metros / frecuencia). "múltiple de 1/2" significa 0.5, 1, 1.5, 2, 2.5, 3... etc. No sé si 1.5 es mejor que 1, pero 1 era mejor que no fue tan buena como 0.5 0.5 y 0.8.
2) más grande diámetro de bucles son mejores para un número dado de lazos, pero tratan de cualquier diámetro que desee. Mantener diámetro menos que longitud de onda. normalmente se utilizan bucles de 5 a 15. 15 bucles es dos veces la señal como 5.
3) extienden la «primavera» escuchando la señal para encontrar el mejor espaciamiento entre asas.
4) diámetro de alambre no importa.
5) circunferencia ideal tiene que ser = a longitud de onda (diámetro * pi) y distancia de la "echada" entre lazos (s) se supone que es de 0.21 a 0,26 de la longitud de onda. Encontré 0.17 a ser mejor, tal vez porque mi circunferencia era mucho menor que la longitud de onda, así que paso 2 es más importante eso teoría. Encontré que podía salirse con la circunferencia menor, como 1/10 la longitud de onda y todavía hacer el bien. Encontré también la longitud del cable es un múltiplo de 1/2 de la longitud de onda a ser crucial, que no esperaba, pero luego se dio cuenta de "bien claro es" porque tiene que resonar en el cable.
Ejemplo de tipo direccional de helicoidal: Quadcopter controlado de radio de 2,4 GHz (igual que WiFi) no está recibiendo mucho. Longitud de onda W = 3E8/2.4E9 = 12,5 cm. Un video muestra N = 7 bucles requiere apuntar bien, así que use un poco menos, N = 6. Asume tono S = 0.17 * W (voluntad en prueba con probable aumento de estiramiento). Interesante, pero no afecta a la recepción, 6 lazos * S es la longitud de construcción de la bobina que pasa a ser de 1 w. Un documento me dice circunferencia C debe ser igual a W, por lo que la longitud total del cable L es aproximadamente 6 * W. Debo tener a L caer en un número entero múltiplo de 1/2 de w. (0.5, 1.0, 1.5, 2.0), así que 7 es bueno. Obligando a L = 6, yo me pregunto qué efecto tiene en N, así que aquí está el cálculo exacto:
L = N * SQRT (S ^ 2 + C ^ 2)
6 * W = N * SQRT ((0.17 * W) ^ 2 + W ^ 2)
N = 5.92 que esté bastante cercano al 6, y no puedo cambiar L a 6.0 * W.
El diámetro será 1,56". Longitud, 5". Si un plano de tierra se agrega correctamente y el cable coaxial utilizado correctamente, y si es la antena derecha copter (cloverleaf), será difícil de superar. Yo podría gran trabajo vertical, especialmente si el helicóptero lleva una idéntica, que es posible simplemente colgando una bobina de alambre fino de su parte inferior.
Ejemplo: 433 Mhz. longitud de onda = 3E8/433 M = 0,69 metros. Elegir veces 1 longitud de onda de la longitud del cable: 0.69 * 1 = 0,69 metros. Elegir 12 lazos y resolver para el diámetro deseado: pi * D * 12 = 0.69 = > D = 0.019 metros (1,9 cm). Teórico espaciamiento ideal entre lazos, cambiarse durante la prueba: D * 3/4 = 1,4 cm. de largo Total = 1.4 * 12 = 17 cm. Si esto es demasiado largo, empezar con longitud de onda de 0,5 veces o esperar que la antena funciona mejor en 1/2 el espacio de bucle de 1,4 cm durante su prueba, que es muy posible.
Se trata de una antena helicoidal de "modo normal"
Se trata de una antena helicoidal en "modo normal". Eso significa que la circunferencia de un lazo es pequeña en comparación con la longitud de onda. Esto es no direccional, lo apuntando en diversas direcciones no ayudará. Un plano de tierra se supone para ayudar a, pero mi breve prueba de no. También hay "impedancia" de los cables en el circuito que no puedo hacer.
lazos lazos de 5 a 15 se consideran un número útil de bucles. 15 bucles es 2 veces mejor recepción o mejor, pero los 5 lazos es una antena mucho más pequeño y generalmente el espacio es una consideración.
Antenas helicoidales "Modo axial" son mucho mejores
"Modo axial" es el otro tipo de helicoidal donde la circunferencia de un solo lazo es igual a la longitud de onda y el espacio entre asas es 0,24 veces la longitud de onda (esto le da una inclinación de 13 grados de máxima ganancia). Recibí estos números de leer el siguiente artículo que describe cómo hacer modo axial helicoidales antenas más pequeñas con bachas: scholar.lib.vt.edu/theses/available/etd-11242003.../Barts_etd_CH4.pdf
Usar un espaciamiento de 0.17 veces la longitud de onda puede ser mejor si el espacio es limitado. Esto aumenta el número de lazos en un costo de no tener el ángulo perfecto. Para la radio de FM (3 metros de longitud de onda) el factor 0.24 sería 3/pi = 0,96 metros diámetro bucles y 3 * 0.24 = 0,74 metros entre lazos... enorme de 3.7 metros de largo para 5 bucles usando el ángulo perfecto. Estas grandes cosas realmente se utilizan para recepción de TV (UHF/VHF) que está muy cerca de radio FM.
En el modo axial señalas lo hacia el objetivo, por lo que es mucho mejor. Una placa de tierra se supone para ser utilizado que puede doble recepción. Usted pudo haber visto versiones DIY utilizadas para recepción de wireless-G. No encontré una placa de tierra pequeña para ser útil en este caso de radio simple.
Cómo obtener recepción de clase mundial
Una vez tuve un coche Pontiac 6000 con la stock radio Delco y la antena común, un par de antenas en forma de L integrado en la ventana delantera. Sentado todavía me podría conseguir un canal claro casi en todos los demás, haga clic en parada 100 canales. Esto fue en Montgomery en la década de 1990. Montgomery tenía alrededor de 7 estaciones. Móvil, Birmingham y Atlanta eran 100 a 200 millas de distancia. Nunca he visto nada igual y "expertos" probablemente diría que esto es imposible. Probablemente estaba haciendo más de ' línea de la vista ", aunque esa región es muy plana. Así que si quieres gran acogida, yo busque una vieja radio de coche de Delco (probablemente hecha en Estados Unidos en ese entonces) y simular la conexión de antena (parece un conector RCA pero es coaxial) y el par de antena. Quizá también ayudó la actuación del coche entero como un plano de tierra.
