Anti-bamboleo [torno] tabla de ruedas (1 / 8 paso)

Paso 1: diseño

Algunos antecedentes de la suspensión:
Con las superficies desiguales, como la mayoría de los pisos de concreto por aquí, no todas las patas de una mesa típica (cuatro patas) estará en contacto con el suelo. En cambio, si se centra el peso de la tabla, la tabla esencialmente gracias a dos esquinas opuestas, dejando las otras dos esquinas flotante. Esto presenta algunos problemas:

• Porque sólo dos de las patas son cojinete de peso, en lugar de los cuatro, la capacidad de peso de cada una de las ruedas debe doble. Estas ruedas más fuerte son generalmente más altos, reducción de espacio de cajón en la tabla completa y más caros.
• La tabla puede tambalearse, que es un dolor en el trasero y disminuye la calidad del trabajo que puede realizar (en cualquier tipo de tabla, no sólo un torno)

Por otra parte, va con una mesa de tres patas hace mucho más fácil de la punta de la tabla - para mesas largas como esta, acerca de un factor de dos en la fuerza necesaria y un factor de cuatro en la energía necesaria. Con un gran herramienta encima de la mesa, esto me hizo un poco preocupado. (Un poco física hoja de cálculo de análisis aquí, para aquellos que estén interesados)

Sin embargo, si usted podría hacer para que el primer poco de vuelco fue hecha desde una posición de tres patas, y luego la mesa de alguna manera la transición a inclinar en la forma de cuatro patas, se evitarían estos problemas. Aquí, logramos esto usando un whippletree gama limitada en un juego de ruedas: en primer lugar, que comparte la carga entre las dos ruedas en el conjunto en un solo punto en el centro, rendimiento 3 patas emulación; pero si se inclina un poco más, la gama limitada del movimiento en las causas del mecanismo de la mesa para "pone su pie abajo", poniendo toda la carga a través de las dos ruedas mejor adecuado para evitar el vuelco.

Mientras que varias formas de lograr esto fueron bosquejados arriba (consulte la documentación de diseño) o investigado, esta decisión de diseño fue tomada en el contexto que las cosas sobre la mesa son pesada en comparación con la capacidad de peso de las ruedas, que se centra este peso sobre el chasis, y que todas las ruedas son las mismas. Si éste es no el caso, no hay real para tener cuatro ruedas; tres (con una solitaria al final tomando el 50% de la carga) va a estar bien. Usted todavía tenía necesidad de un par de "patas"de apoyo situado a una altura un poco por encima del piso, para que el peso cambia de puesto a ellos en caso de una punta, pero hacer esta sustitución debe guardar unos 15$.

Fuera de eso, hay varios otros compromisos aquí:

1. No existe disposición incorporada para nivelar la cosa. Esto es menos que ideal para un torno y se podría solucionar con una complejidad considerable... pero que sería un dolor para hacer cada vez que movió la cosa, y si alguna vez termino en una situación donde no me estoy moviendo las cosas, simplemente soy va a pegar cuñas bajo los pies, como una persona normal.
2. Mientras que la diagonal se apoya en el diseño de los paneles laterales, encuentro en el punto de bisagra en el centro, hace un buen trabajo de hacer esa estructura rígida, y mitigando la vibración mediante la producción de una estructura con una alta frecuencia natural, es un poco de dolor para obtener los laterales cuadrados. Sería mucho más fácil y por el mismo costo, solo utilizar una hoja de madera contrachapada de ¼".
3. No hay ninguna disposición para el cambio de la altura de la superficie de trabajo - tiene que ser construido a la altura que desee.
   (para los tornos y molinos, por cierto, la regla se pone el crossfeed / eje crank (respectivamente) a la altura de su apretón de manos.)
4. La Mini plataforma que sostiene la máquina herramienta no se pega a la fina hoja de madera contrachapada debajo de él. Esto significa que tenemos bastante no han construido una viga de caja grande de ol ' en la parte superior... para la parte superior no es tan increíblemente rígida (especialmente en torsión) como podía ser. Esto es atenuado por la fuerza de sujeción de los sujetadores de las mini plataforma y unos tornillos pequeños, pero todavía es algo cierto.
5. El estilo simple de los cajones significa que tienen un limitado rango de movimiento (o fuerza limitada - pero nos estamos poniendo cosas pesadas en estos, así que nos fuimos con la limitada ROM aquí), que limita su capacidad.
6. La tabla que se muestra, como un todo, se construye realmente pesadamente. Para la mayoría de las aplicaciones, esto es excesivo y sólo sirve al precio de la unidad. No dude en comparar cosas si usted no necesita tanta rigidez y grosor.

Que fuera del camino, podemos diseñar realmente la cosa. Esencialmente, sólo:

Encontrar la profundidad-eje de centro de masa de la máquina herramienta (o cualquier material pesado va sobre la mesa),

1. decidir sobre una anchura de la tabla,
2. decidir sobre una profundidad de la tabla,
3. decidir en una altura de la tabla (ver punto 3, arriba, en "compromisos", así como este doc),
4. decidir sobre la profundidad de espaciamiento de la rueda (determina lo difícil que es a la punta la cosa),
5. decidir donde sobre la mesa se sentará la herramienta (determina la posición de la tabla con respecto a la distancia entre ejes),
6. y decidir exactamente cómo desea que la plataforma poco - uno formado por la madera contrachapada de ¼" bajo la plataforma mini-arreglada (determina algunas dimensiones de la plataforma del mini).

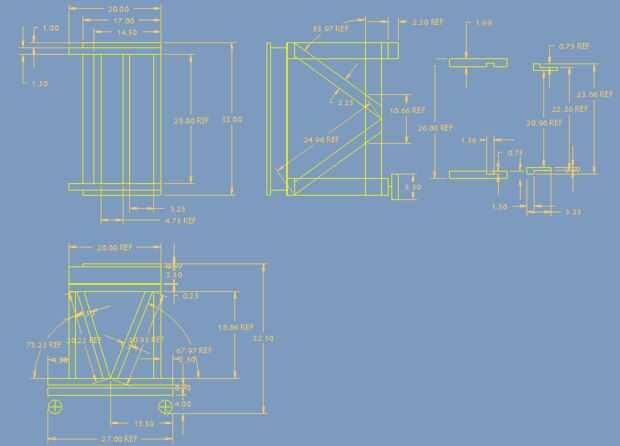

La mayoría de ellas es dimensiones en los bocetos de Pro/E que vincular a en la primera página; enchufe EM y obtendrás un diseño válido que les alcanza.

Con el esbozo hecho, es más útil crear una "lista de compras" de los tamaños de placas que necesita, por dos razones:

1. Puede sumar las longitudes y agregar un poco a cuenta de residuos, y entonces usted sabe cuánto material comprar.
2. Fácil de trabajar en una lista como esta, que desde un boceto - se puede sólo ir abajo en la lista, comprobando cosas que cortarlas.

Con su lista de compras en mano, podemos ir a trabajar...
