Paso 6: Suspensión y ruedas
La suspensión es sólo un haz unido al resto de la Base mediante una bisagra.
El torno hace un montón de vibración de eje vertical, por la viga para se construye absolutamente pesadamente. Esto es la frecuencia natural de la base alta, con el fin de evitar la amplificación de la magnitud de esa vibración. Consulte la documentación de diseño para obtener un ejemplo de este tipo de cálculo, y por eso no queremos utilizar un simple 2 x 8 para la viga de suspensión. (sugerencia: fn estaba muy cerca de 2500 rpm)
El molino, por el contrario, no tiene (casi) cualquier vibración vertical, por lo que no importa cerca de tanto. Así que estaba un poco perezoso, y él (mientras que no un simple 2 x 8) no es casi tan carnoso.
Usé un 10" T -bisagra, como se puede utilizar en una puerta de granero, porque la fuerza de la articulación es importante, y porque el tamaño más grande permite que los pernos que sujetan a la Base y la viga espaciadas más lejos aparte, reducir las fuerzas sobre la madera (que es probablemente la parte débil del arreglo entero). Una bisagra grande correa sería una sustitución fineza, lo que le permite utilizar un tablero más pequeño y más elegante que un 2 x 8.
Problema de diseño que fuera del camino, podemos construir la suspensión:

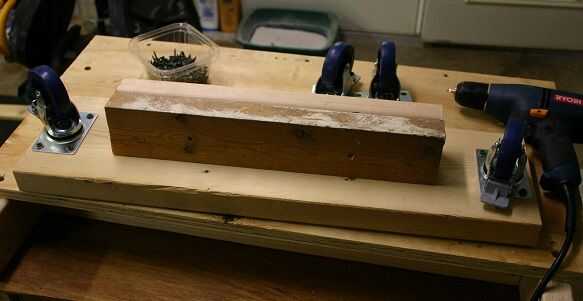

- Si se utiliza un haz acumulado, hacer que primero.
- Con cuidado, gire la base para arriba-lado-abajo.

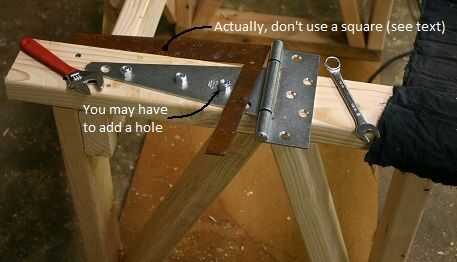

- Coloque la bisagra en la posición correcta en la Base.
(Tenga en cuenta que mientras que en la foto, muestro una plaza... Terminé no usando uno. No funciona muy bien y sería excesivamente precisa si lo hiciera... la demanda de precisión en el montaje de la bisagra es bastante débil; No sweat lo.) - Abrazadera de la bisagra en posición y perforar los agujeros de la bisagra en la base.
(Puede que desee perforar un orificio extra en la bisagra, porque no te gusta donde los ponen. ¡ Adelante!) - Perno de la bisagra a la Base.
- Coloque la viga de la bisagra de modo que alinea con la base y fíjela allí.
- Perfore un agujero a través de la bisagra y el rayo.
- Perno de la viga a la bisagra a través de ese agujero.
- Confirmar que la viga se alinea con la Base.
- Perforar el resto de los orificios a través de la bisagra y el rayo.
- Acabado de la viga se emperna a la Base.

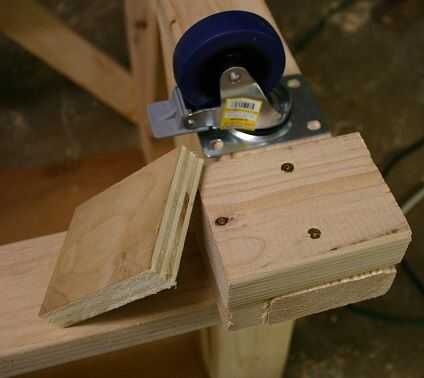

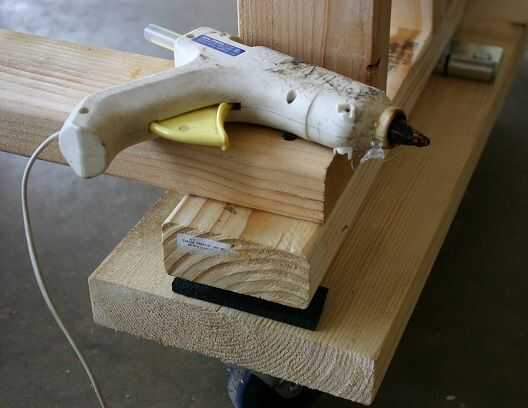

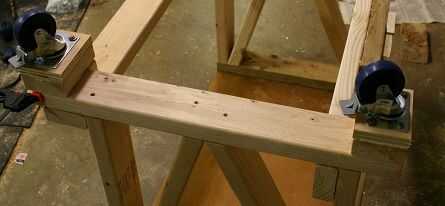

En el otro lado de la Base, usted necesitará construir unas bandas para que la parte inferior de la viga y el fondo de los canales son el nivel (o aproximadamente así), y luego puedes montar las ruedas y volver a voltear la cosa.
