Paso 4: Cambia de frente

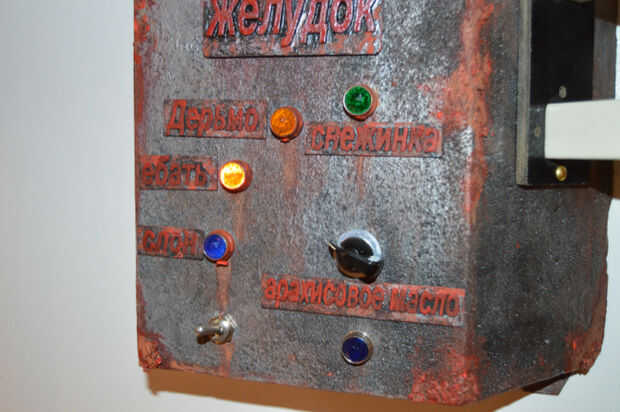

Quería que los controles en esta cosa realmente funciona! En la parte delantera es un conmutador de 4 posiciones con luces indicadoras que se enciende cuando el interruptor está en esa posición. El interruptor giratorio controla algunos racimos de luz en la cocina. Yo pude han enrutado energía a las luces directamente a través del interruptor, pero una opción más flexible era utilizar un Arduino y controlan las luces indirectamente. Por lo tanto el selector sólo tiene 5V actual conectado a él, que sirve como entrada para el Arduino de señalización. Cada posición de interruptor rutas entrantes 5V a un pin de entrada diferente en el Arduino. La programación de Arduino determina lo que hace en respuesta. El Arduino tiene dos cola PowerSwitch para relés conectados a los pines de salida. Los relés de encendido casa de 120V corriente para las luces correspondientes. (Una de las luces es una lámpara de Lava)

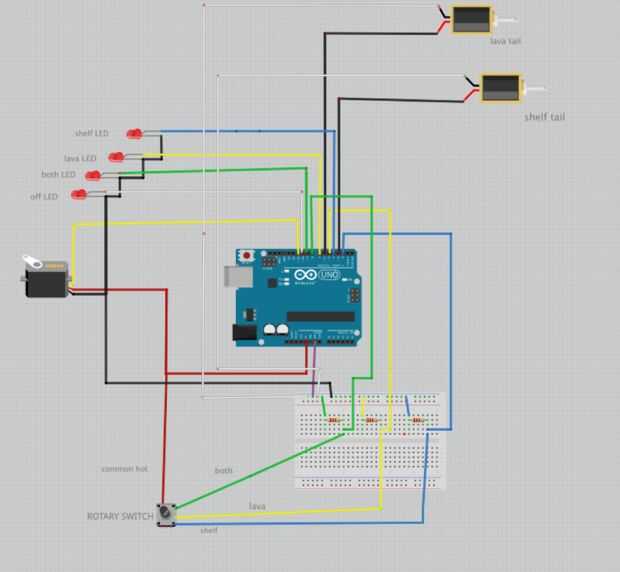

La imagen muestra el esquema eléctrico con el interruptor giratorio en la parte inferior izquierda. Los relés están en la esquina superior derecha. El diagrama fue dibujado con Fritzing, un muy útil programa. El diagrama muestra cómo 5V entra en el conmutador y se envía a uno de 3 pines de entrada en el Arduino. En respuesta a la posición del interruptor, el Arduino también activará el piloto correspondiente se iluminará. Lo indicadores LED está conectado directamente a un pin de salida del Arduino.
La posición gráfico se muestra que las luces están en o dependiendo de la rotativa interruptor posición.
El otro interruptor solo en la parte delantera es un interruptor unipolar de 120V llano que eventualmente controlará otra luz. aún no está conectado a nada, pero está ahí, esperando...
