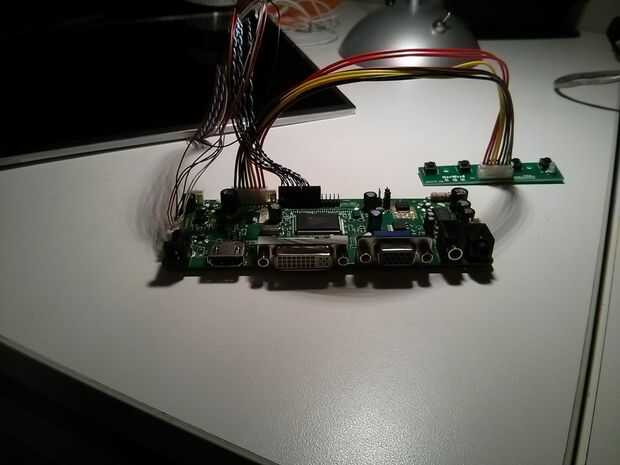

Paso 2: Conoce la tarjeta controladora
Lo primero es lo primero: estoy realmente quería mostrar cómo pueden construir esta placa utilizando microcontroladores, como Arduino por ejemplo, para que pueda construir y modificar tú mismo. Quería añadir un sensor de luz que ajusta el brillo de la pantalla según la luz ambiental... Pero no puedo. No sé cómo funciona, para cada tipo de modelo de LCD, tiene un conjunto distinto de instrucciones, por lo que cada uno es un firmware diferente...
Pero, ahora, lo que tienes que hacer:
1) mire el panel LCD, encontrar el número de modelo;
2) compro * un tablero de regulador que cumple el modelo de LCD (y probablemente necesitará una fuente de alimentación que cumple con la especificación del Consejo Regulador);
2.1) si haces tu propio Consejo: ¡ Felicidades! Por favor, comparta su solución, su enfoque, nada, que sería realmente útil!
3) otra vez, no toque el circuito: agarrar todo, desde el lado;
4) conectar el tablero de regulador del cable plano - panel LCD. Asegúrese de que los pernos queden hacia el lado correcto!
4.1) los pernos deben ser hacia abajo. Añadir alguna cinta a esta conexión para que sea lugar y menos propensos a dañarse. Es muy delicado (vea el video de YouTube en Introducción).
5) Conecte la fuente de alimentación para el tablero y tu PC, XBOX, PS3, reproductor de BlueRay, lo que sea... para tu tabla.
6) sorprendido.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
* Recomiendo a comprar la tarjeta controladora + alimentación de esta tienda de eBay: http://www.ebay.com/usr/e-qstore
¿Por qué? Debido al precio, que tenían la tarjeta controladora más barata que encontré. También tuve algunas preguntas acerca de qué hacer, cómo hacerlo y me explicaban todo lo que queria saber, así que gracias chicos de e-qstore, ustedes son increíbles!
Si decides comprar de ellos, enviarles un mensaje con su número de modelo (usted puede incluso enviar una foto) y se asegurará de que enviará a la junta con el firmware correcto.
Pero puedes comprar de cualquier otra persona o hágalo usted mismo!
