Paso 3: Hacer espacio para nueva electrónica

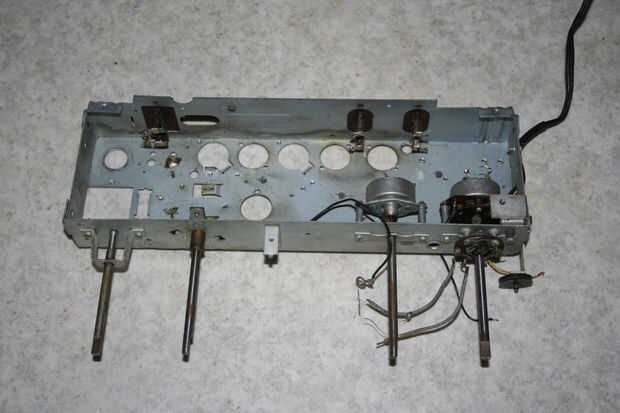

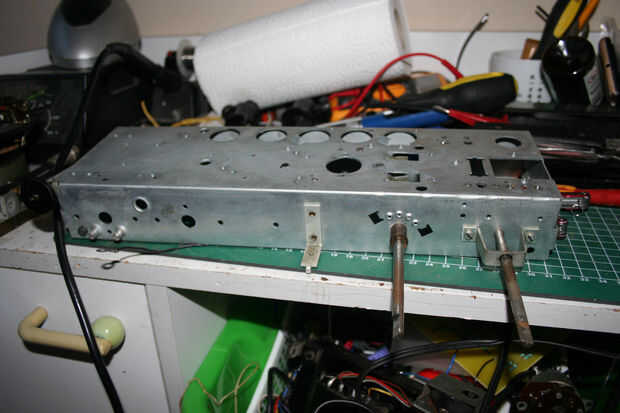

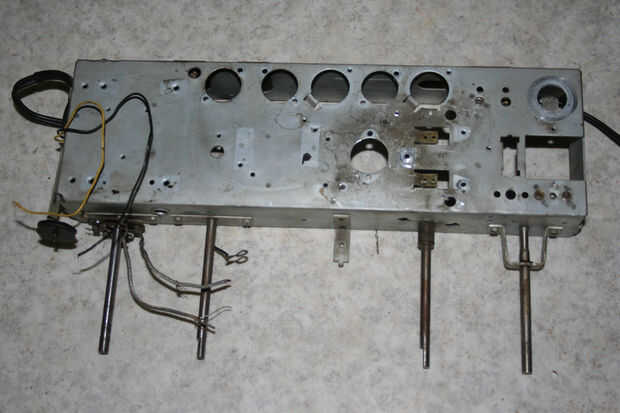

Como he dicho antes, antes las personas discuten sobre el hecho de "destruir" el interno de trabajo, había demasiado unidades defectuosas para poder cuidar de decidieron poner un amplificador de nuevo. Esta es la razón de que no comprar un radio de tubo completo opcional.
Potenciómetro de

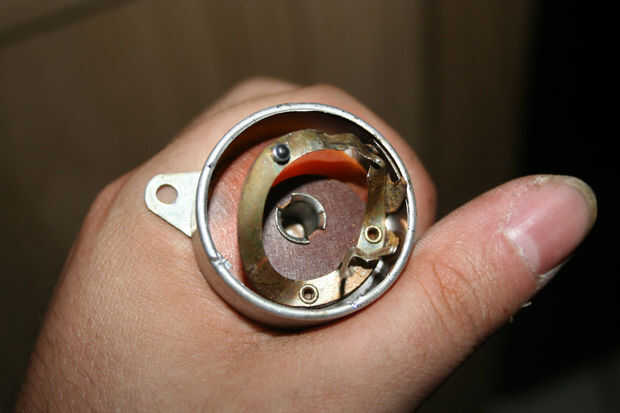

Uno de los potenciómetros se rompió, así que tuve una buena oportunidad de echar un vistazo dentro. El primer problema que encontré fue la diferencia entre mono y estéreo potenciómetros. La vieja radio de sólo utiliza un potenciómetro de 3 cables, pero quería usar los potenciómetros de 6 alambre mi viejo amplificador.

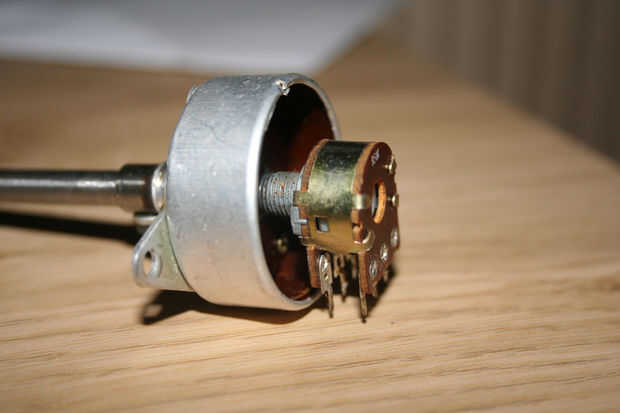

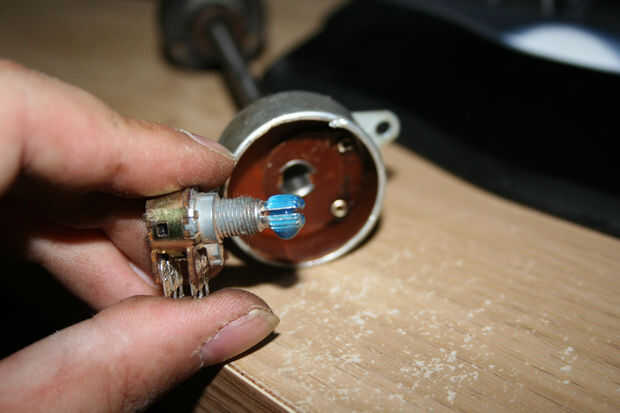

Surgió con la idea de que podría ser capaz de usar el potenciómetro roto como una cubierta para mi potenciómetro de 6 pines. La imagen muestra lockbond en la punta de mi potenciómetro, pero terminé usando pegamento caliente en su lugar.
Selector de frecuencia

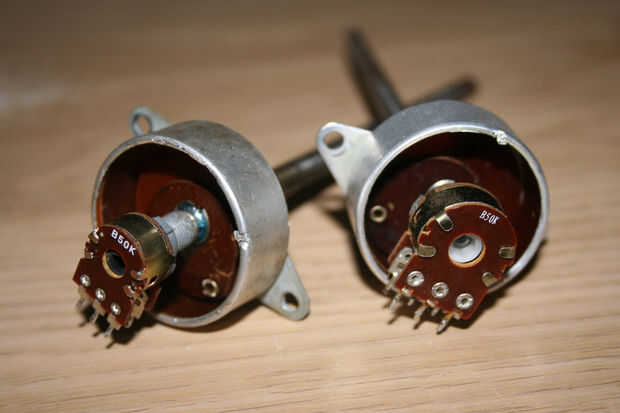

Uno de los botones viejo fue utilizado para la selección de la frecuencia de radio. Esto vino a ser una gran solución para un interruptor de encendido/apagado. La imagen muestra que los 2 diales usados en esta radio. El de la izquierda es todavía como es. En la derecha saqué todos los pines, excepto tres de ellos (que necesitaba 2 para mi los botones, pero sin la 3ª, el anillo medio cayó a su vivienda). Creo que no vemos soluciones electrónicas como el más, así que más razón para mantenerlo como esta!
Protoboard

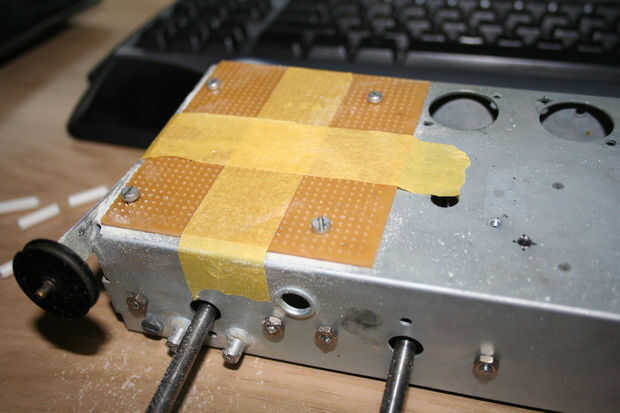

He añadido un protoboard a por lo que era capaz de conectar todos los cables (3 x 6 de Potenciometro) y 2 para el interruptor de encendido a su bloque terminal individual. Hacerlo así soy más flexible de colocar el amplificador PCB más tarde.
