Esto fue originalmente construido para que mis hijas de grado de la escuela hablar con uno al otro en el teléfono entre sus habitaciones.

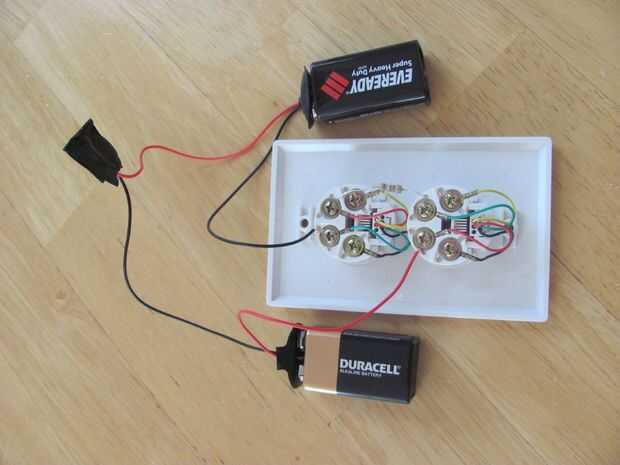

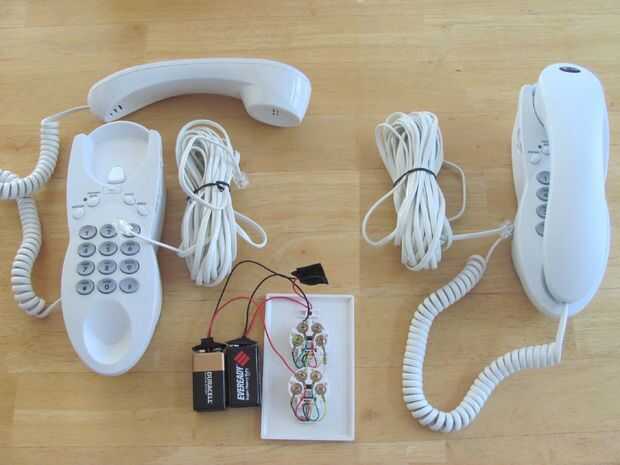

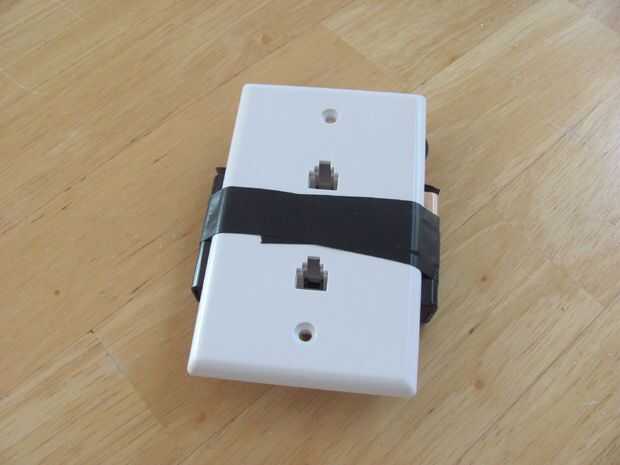

Básicamente se trata de una placa de pared de dos jack teléfono modificada para actuar como punto de conexión de dos teléfonos de extensión. La placa une las dos líneas y fuentes de energía. Dos teléfonos están conectados a sus respectivos conectores. Teniendo los teléfonos 'descolgado' permitirá que las baterías alimentar el circuito y puedes mantener una conversación.

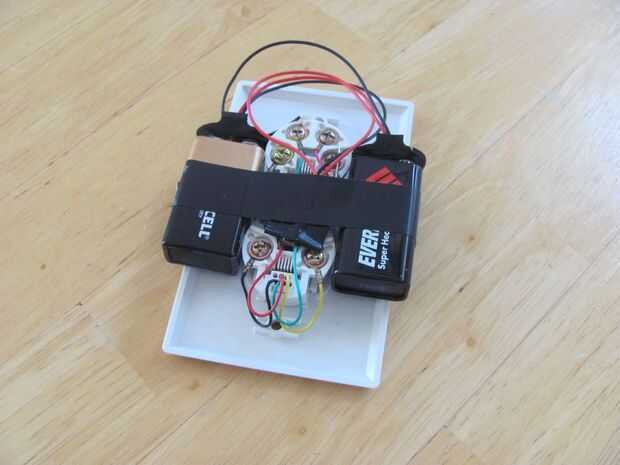

Las baterías están conectadas en serie para proveer 18V para los teléfonos. Duración de la batería no es tan bueno como recuerdo, así que puede ser que vale la pena investigar usando una viejo portátil plug-in de alimentación de energía. Entiendo que algunos teléfonos muy viejo pueden tener polaridad sensibilidad así que si el circuito no funciona tratar de invertir la conexión de la batería a las tomas de pared.

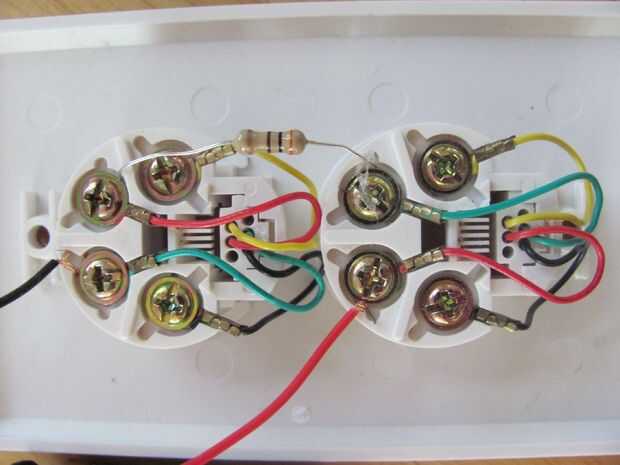

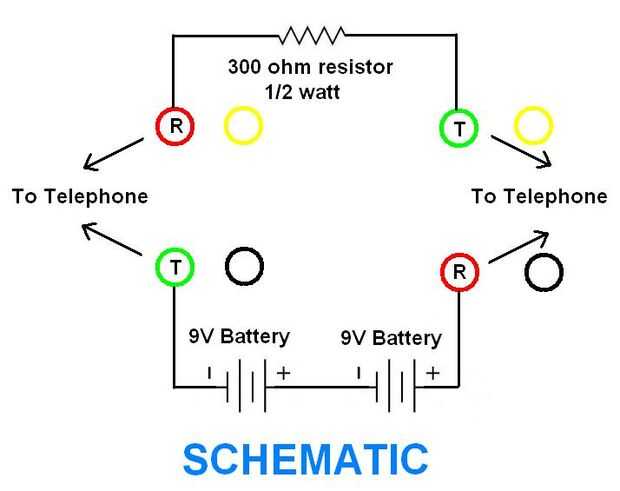

El esquema muestra las conexiones. No olvidar la resistencia de 300 ohmios como se muestra. Una luz o un zumbador de llamada podría añadir componentes adicionales y el cableado para hacer la configuración más útil, pero para dos pre-adolescentes entre dormitorios esto era suficiente.
¡ Disfrute!
