Paso 9: electrónica! -Microcontrolador & MIDI
![]()
![]()
![]()
![]()
![]()
![]()
![]()

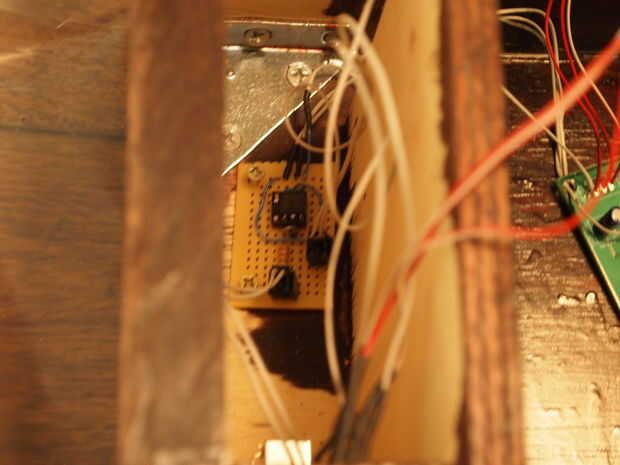

te ire a buscar en el código del microcontrolador en la siguiente sección, por ahora lo importante saber es que estoy usando un Atmega324p con un ft232r usb -> serial adaptador, y que está sobre él. Yo tenía un montón de estos tableros puesta alrededor de un proyecto, en un factor de forma pequeño que salió perfectamente. Es mi única razón de la elección. Sin embargo, este controlador particular tenía algunas características adicionales que realmente agregan al proyecto. Número uno, tiene dos puertos UART del hardware, que significa que puedo escuchar y enviar mensajes sobre USB y midi a la vez en puertos separados. También, hay muchos más pernos, para conducir los 12 pines de los relés era una tarea sencilla. Además de los dos ICs (circuitos integrados) que también necesitaba un optoacoplador para escuchar los mensajes que llegan de un cable midi. Hay muchísima información allí sobre cómo conectar este, acabo de copiar los circuitos y no tuve problemas.

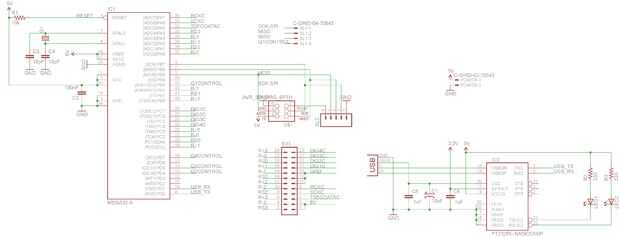

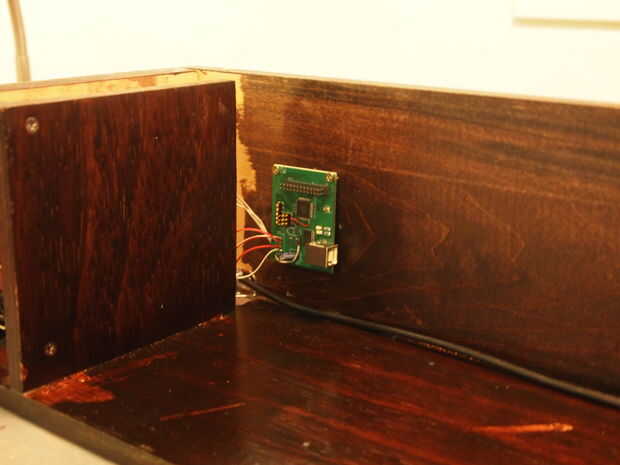

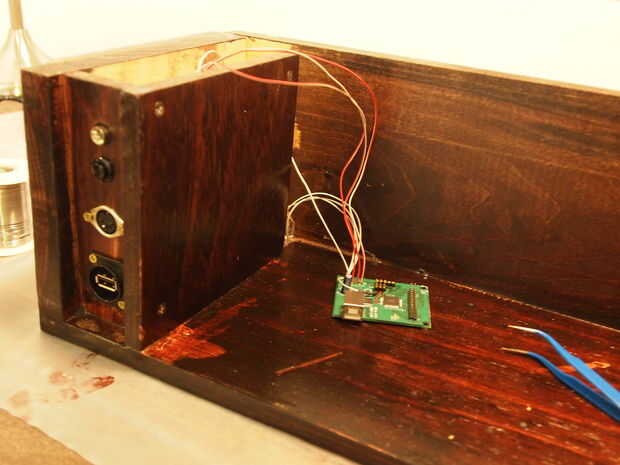

Se adjuntan los archivos de eagle para la tarjeta controladora, y se puede ver el esquema sobre el final. Nada realmente especial allí. Algo a tener en cuenta si estás pensando en construir algo como esto, un arduino serían capaces de hacer todo esto muy fácilmente, incluso los mini que, todo lo que realmente necesita es los relés de estado sólido, entonces se trata sólo de controlar 12 leds. También, desde la Junta se hizo con un propósito diferente en mente, el perno de la energía en el USB no se pone en cortocircuito a la alimentación de la uC. Lo hice con un cable de puente por debajo de la Junta, que no es visible en las fotos.
Lo último que está pasando desde el microcontrolador es el LED de control del indicador. Es un rgb led, así que hay tres pins para.
