Antiguo órgano de bombilla - MIDI/OSC controlado (10 / 14 paso)

Paso 10: electrónica! -Potencia y eje

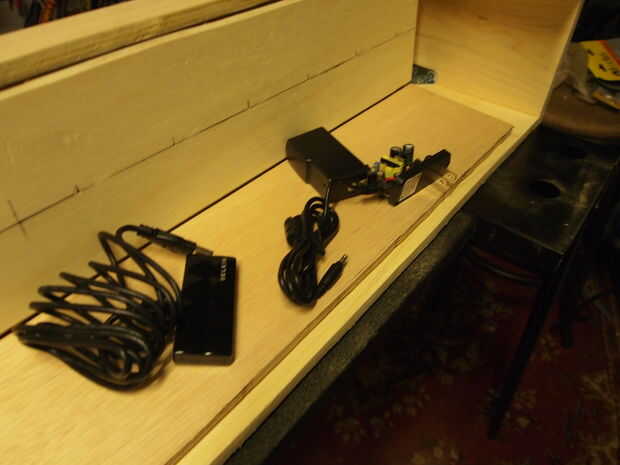

La última parte de la electrónica es el eje del USB y la fuente de alimentación.  Porque funciona el cubo que he comprado, uso la energía del USB para alimentar realmente mi microcontrolador y relés de estado sólido.  Tan sólo necesitaba conectar el hub a la corriente y conecte mi controlador al concentrador.  ¿Tengo un concentrador fino agradable de frys que creo? Era clase de una idea de último momento, pero definitivamente vale la pena.  Terminé usando sólo tres de los 4 puertos, pero puedo vivir con eso.  Un puerto se conecta al controlador principal y le da poder, conectan los otros dos de los paneles frontales como expalined en el paso 5.

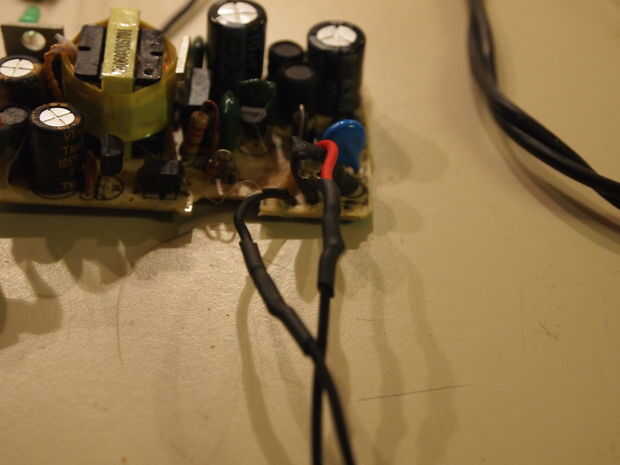

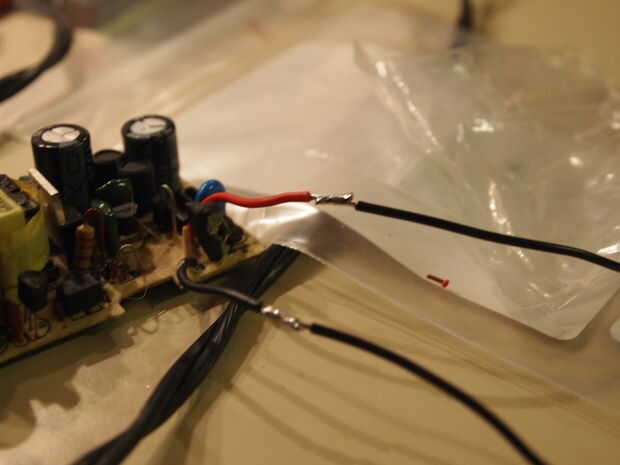

Porque el adaptador de corriente para el cubo estaba destinado a ser conectado a una pared, tuve que quitar aparte en los cables.  Luego uno de los dos cables conectado a la red de entrada, el otro a un lado de la principal potencia del interruptor en la parte delantera.  Luego, desde el interruptor hacia la red.  Así el interruptor principal proporciona energía para el regulador, así como los focos de luz.  Tomar nota de la tercera imagen, después de soldar con los dos cables de AC, utilicé abrigo del encogimiento para aislarlos.  Es muy importante.  Si no es evidente en este punto, la parte eléctrica de este proyecto es muy peligrosa si no sabes lo que estás haciendo!  Uso del abrigo del encogimiento para cubrir cualquier cables eléctricos a la red es vital para su propia seguridad.

Para el puerto de salida usb en el lado usé este conector vertical de sparkfun.   Luego cortar el cable de usb del concentrador a un tramo corto agradable y había cableado hasta el tablero de arranque.  (Estaba empezando a quedar sin espacio en estas esquinas, tanto cables usb tuvieron que ir).

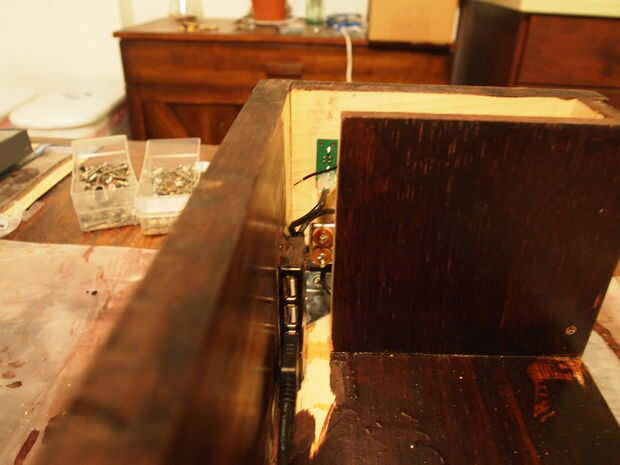

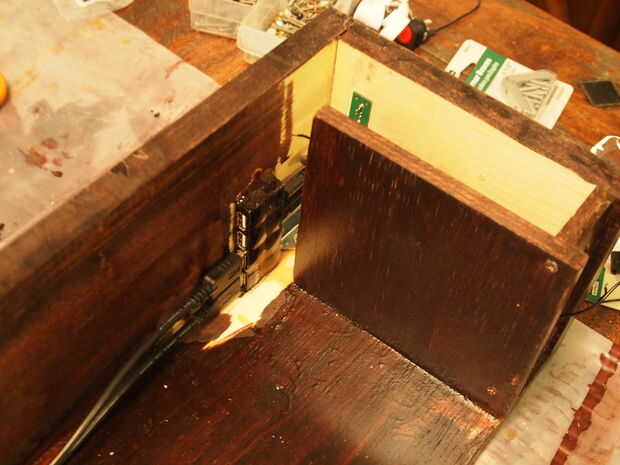

Una vez que se hicieron todos los conectores, montara la alimentación y el eje en el interior de la caja con pegamento caliente y epoxy.  Reír todo lo que quieras!  Pegamento caliente es impresionante!  No no es bueno para el largo plazo, pero es grande para el corto plazo mantener las cosas en su lugar mientras el epoxi de larga duración es capaz de curar.
