Paso 8: electrónica! -Relés bombilla
![]()
![]()
![]()
![]()
![]()
![]()
Como ya he mencionado en el paso anterior, las bombillas están conectadas en un lado, a un lado de la red, al otro lado está conectado a un relé, que está conectado al otro lado de la red. Activar el relé cierra la conexión alrededor de la bombilla ponerlo en funcionamiento. Hay un montón de opciones para los relevadores, pero una evidente mala elección sería un relé mecánico. La última cosa que querrías cuando música sería el tecleo constante de un relé mecánico (son realmente muy ruidosos). La mejor alternativa es un
relé de estado sólido que le permite controlar una línea de CA cambiando simplemente en una energía baja led (~ 10-20 mA). Cualquier microcontrolador/arduino fácilmente puede realizar esta tarea. El relé de estado sólido (SSR) utiliza es el
PR36MF22NSZF que se puede llegar de digikey, perro ratonero o cualquier lugar como ese. Este relé particular, además de ser pequeño (8 pines dip) y silencioso, también permite control de 240VAC hasta 600mA! Que corresponde a ~ 70 vatios en 120V. (120 V * .6A = 72 W). Por lo que técnicamente podría conectar bombillas de 70 vatios y estar bien, aunque no creo que mis ojos o alguien más sería.

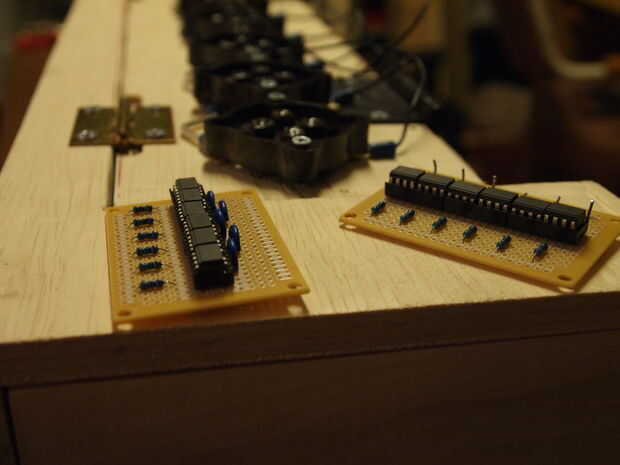

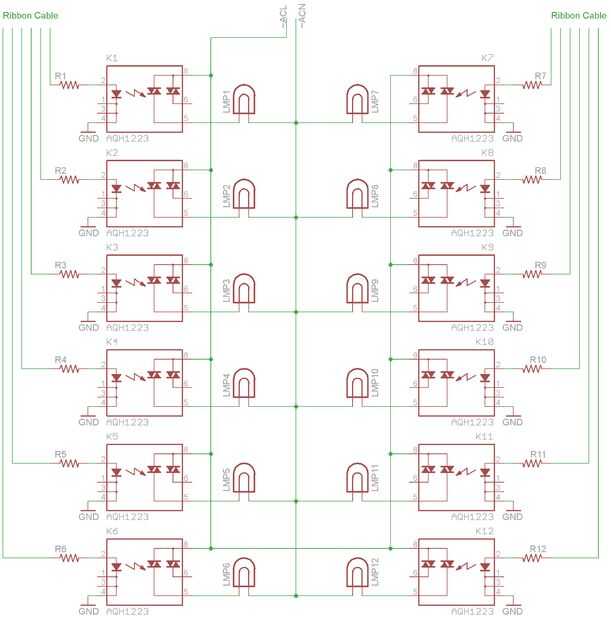

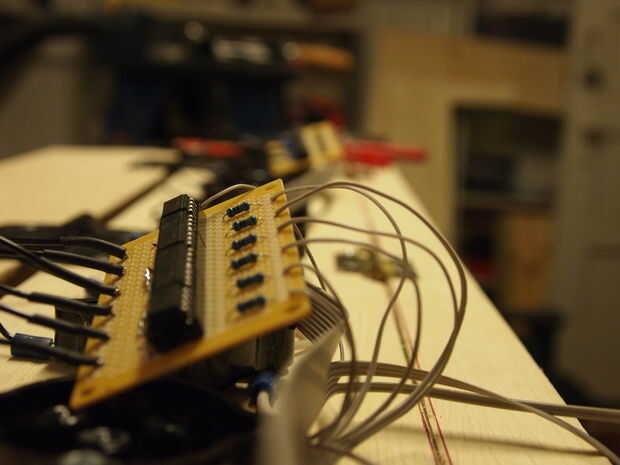

El circuito de lo que parecen todos los relés con los bulbos es la última imagen de arriba. Porque es tan sencillo, simplemente recogí una pequeña Junta de perf en radioshack . Las resistencias a ellos son necesarias ya que el microcontrolador está enviando 5V. Si nunca has iluminado por un led con un pin del microcontrolador, esto es exactamente lo mismo, literalmente. En el relé de estado sólido es que un pequeño emisor infrarrojos led que se encuentra al lado de un mosfet de foto sensible. Cuando enciende el led, el mosfet se cierra. Si revisas la hoja de datos, necesita 1.2V a través del led con 10 mA de corriente. Entonces, de 5V obtiene: 5V - 1.2V = 3.8V... 3.8V/(10mA) = 380 ohms. Realmente nada en este rango de trabajo + - unos 100 ohmios.

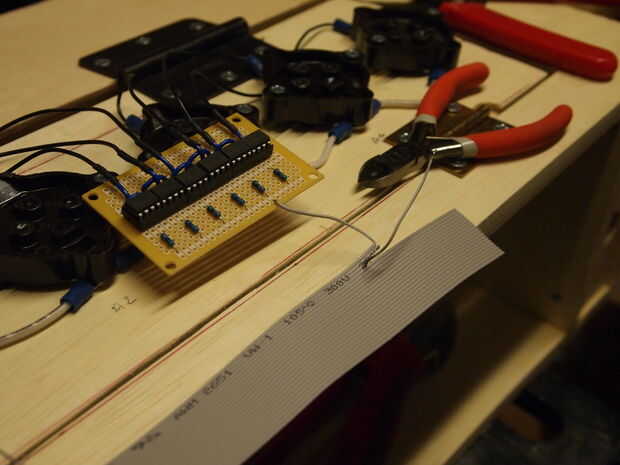

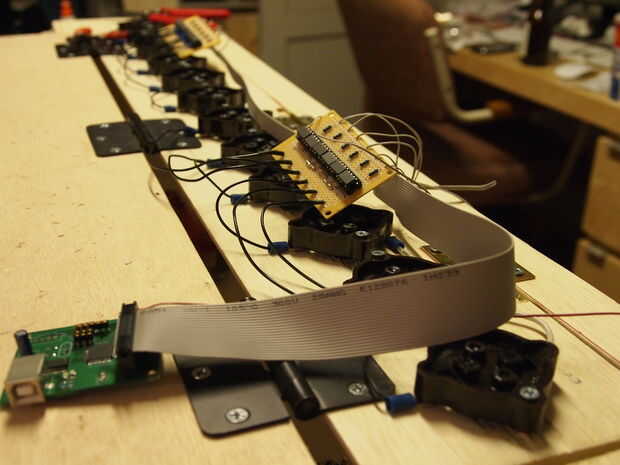

El microcontrolador se conecta a las placas de dos relés con una tira de cable de cinta, explicada en la sección siguiente.
