Paso 4: Interruptor

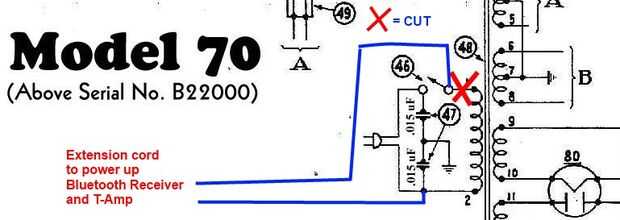

Otra vez, por respeto a la radio y la idea de que algún día alguien puede restaurar totalmente, he intentado reducir al mínimo el cableado relacionados con el uso de su botón de encendido. Básicamente, se me quitan una pata del transformador de alimentación principal de uso por cortar ese alambre y cinta adhesiva del lado del transformador de la misma. Entonces había conectado un cable de extensión en el circuito como se muestra. Esto permite que el AC encendido/apagado interrumpir la energía a la extensión y elimina totalmente el circuito de la CA de la radio, con la excepción de los condensadores de filtro pequeño que se muestra en el esquema.
ESTÁNDAR las advertencias de los peligros de trabajar con cableado de voltaje AC se aplica aquí. Es posible crear un corto circuito si no sabes lo que estás haciendo.
