Paso 7: Greeble esto: Montaje Final

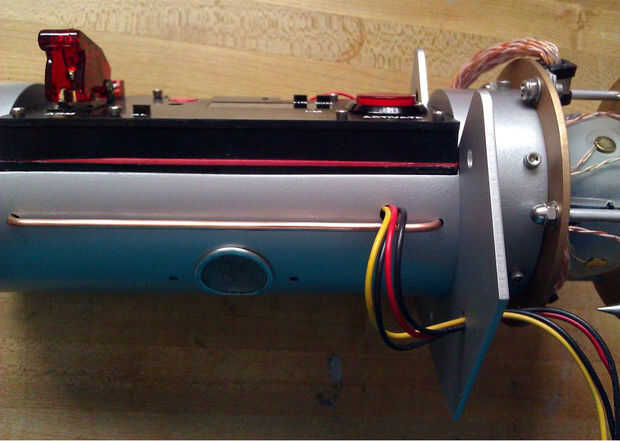

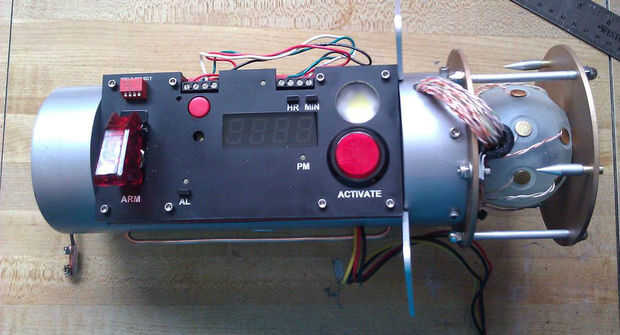

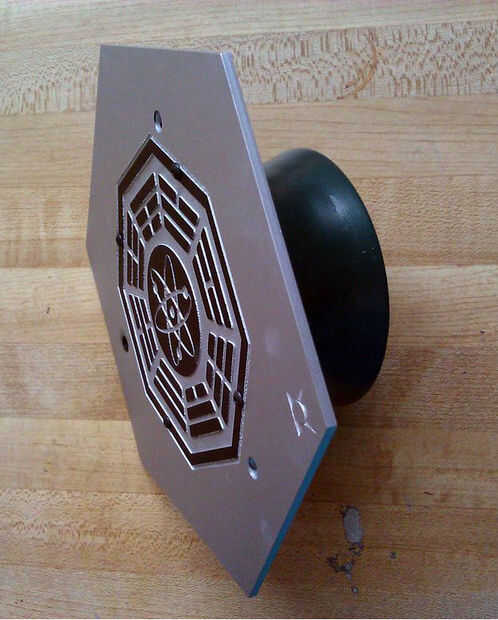

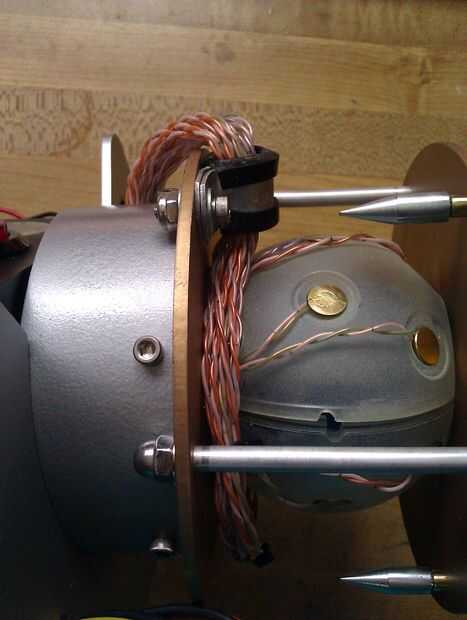

Había montado en la unidad de implosión en el chasis con 6 tornillos 6-32 alrededor del perímetro de la tubería ABS, entonces había montado en el panel de control en su corte. Las dos piezas venturi están montadas en las tapas con el hardware de 4-40.

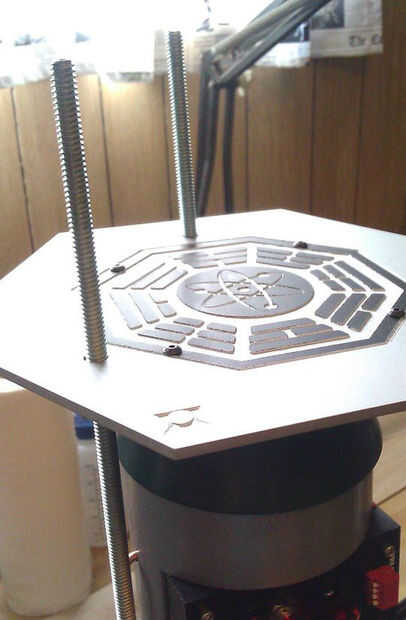

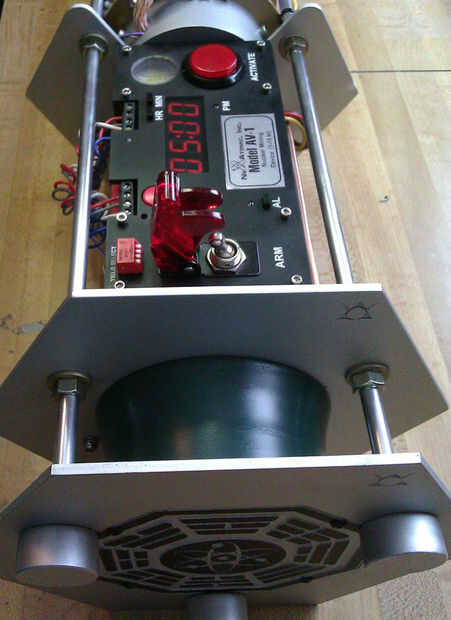

Atornillar las tuercas de 1/4"-20 bellota a uno de los extremos de mis barras roscadas, entonces puse la tapa con la parte grande del venturi en las varillas y añadido un conjunto de arandelas y tuercas. Prueba equipada el ensamblado principal con el panel de control y de la esfera sobre esto, medida y corte el tubo de aluminio a medida. Que el otro conjunto de tuercas y arandelas. Esto continué con las 2 partes medianas (los anillos de centrado), entonces prueba había montado la tapa con el venturi pequeño, corte el hilo de todo exceso.
Nota importante: No apriete demasiado las tuercas que sujetan los paneles de acrílico. Acrílico grietas fácilmente. Apretado es suficiente.

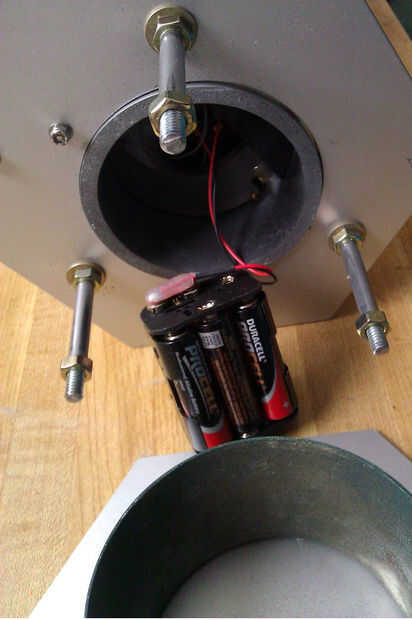

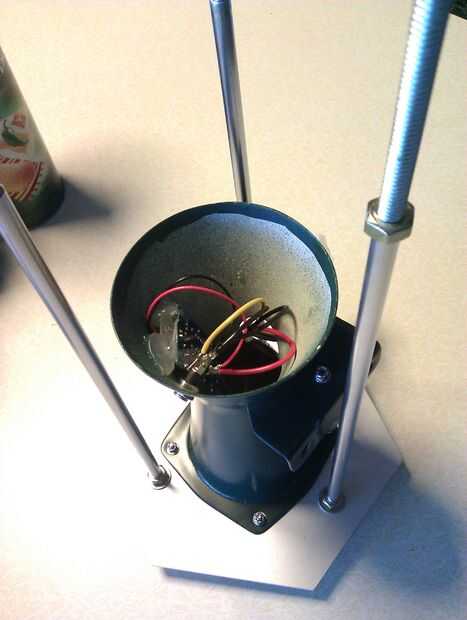

Soporte de la batería se monta debajo de la tapa maciza (izquierda visto de frente), y las tres perillas de aluminio roscado que retiro fácil para cambios de batería.

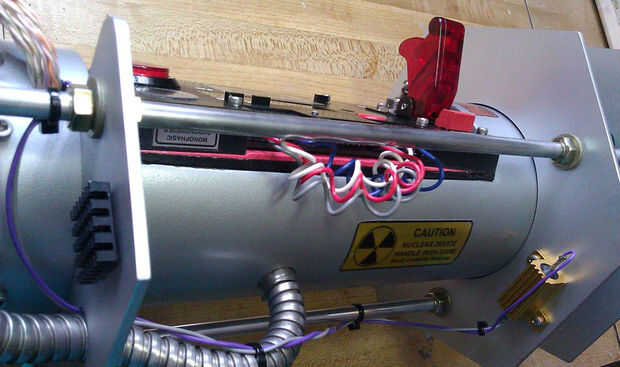

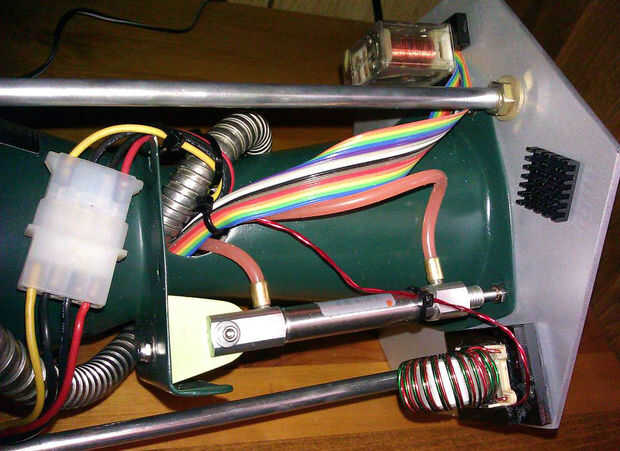

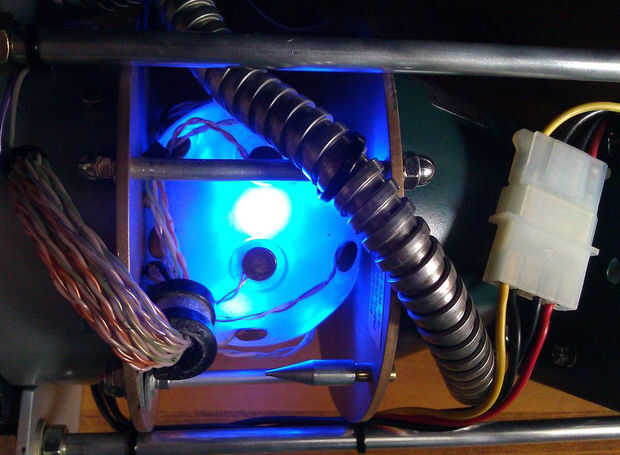

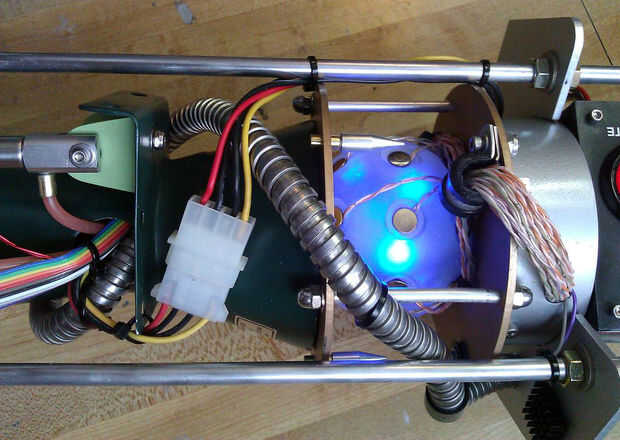

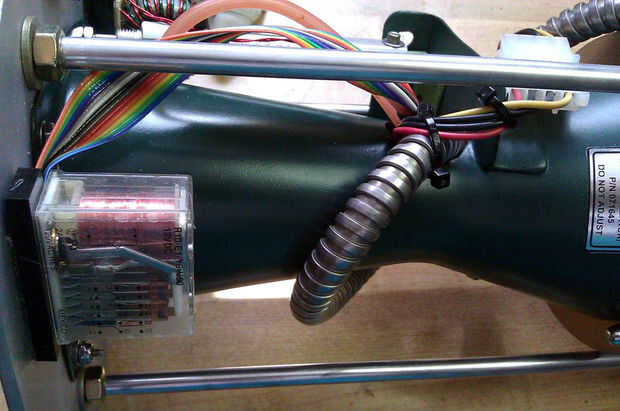

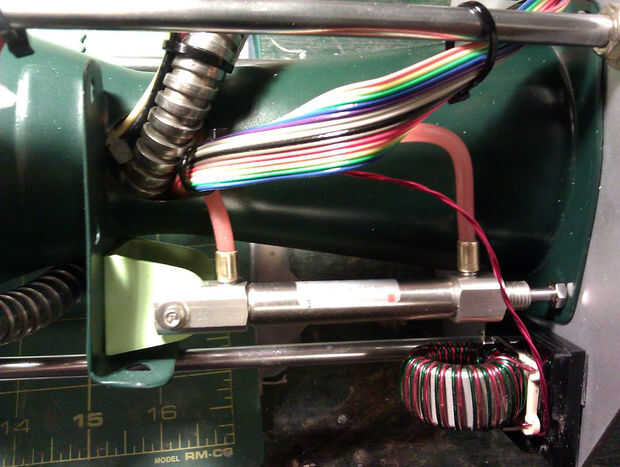

Las 2 mitades del conector Molex ahora están conectadas entre sí, y se greebles varios, sobre todo apenas pegado. Cableado (la mayoría de lo falso) lleva cabo con ataduras de cremallera negro según sea necesario.
