Paso 4: Comprender el circuito

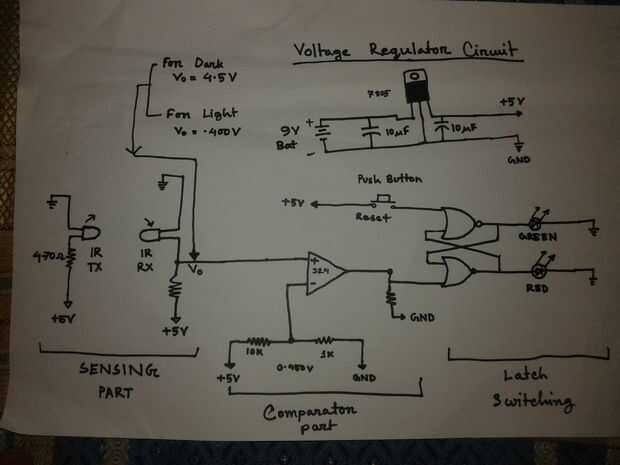

Dividí el circuito de todo el proyecto en cuatro partes diferentes.
1. parte del regulador de voltaje:
Parte del regulador de voltaje se utiliza para convertir 9V
Simplemente sáltese esta parte si se utiliza una fuente de alimentación regulada.
2. parte de la detección:
Parte de detección tienen el sensor de infrarrojos que se utiliza para detectar la amenaza.
El transmisor de IR led está conectado a la fuente de 5V con resistencia de 470 ohm.
Y el Led del receptor IR está conectado a 5v con una resistencia de 1Kohm. Se toma una salida
desde un punto de Vo que se sitúa entre IR Rx y la resistencia.
3 comparador de parte:
Circuito comparador usé un opamp LM324. La salida del pin Vo está conectada a la 3. PIN del opamp. En el pin 2 suministramos 5mV. Usé la regla devider voltaje a 5mV. Ver el circuito, si no entiendes comentar a continuación, sin duda le ayudará. La salida del opamp pin 1 se proporciona como entrada del siguiente circuito.
4 Interruptor de cierre de:
La siguiente parte del comparador de es el interruptor cierre. Usé un cierre porque quiero mantener la alarma aunque el obstáculo o amenaza movido lejos del detector. Requiere restablecimiento manual para activar la alarma. Circuito de cierre se expone a continuación...
