Paso 3: Cableado el circuito completo
![]()
![]()

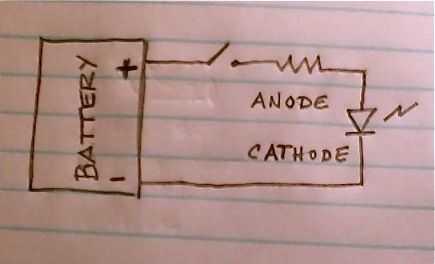

El cableado real dependerá qué interruptor está utilizando y la configuración física del cepillo de dientes, básicamente desea que el circuito se muestra en la foto 1. El resistor limitador actual puede colocarse en cualquier lugar en el circuito. Que tenga para resistencias en paralelo o en serie dependiendo del voltaje de la batería y LED que usted seleccione. Usé dos resistencias de 100 ohms como se muestra en la foto 2. Asegúrese de que las articulaciones estén seguras y aisladas con cinta adhesiva o pegamento caliente.
Si había cortado la parte superior de la unidad, debe insertar los cables de grueso calibre por el eje de la abertura antes de soldar el LED. Ahora debe probar el circuito antes de colocar la parte superior o insertar en la caja. Usé el epoxi a vuelva a colocar la parte superior.
