Paso 4: Empezar a crear la luz de la noche

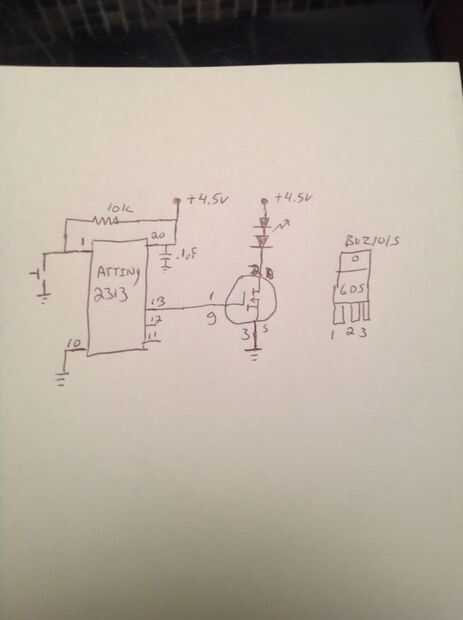

Una vez que tengas todo listo, empezar a armar su circuito. Por favor mirar el esquema para los datos exactos. Sólo utilizaremos 4 pines del micro, podría utilizarse un chip más pequeño pero tengo una estación de desarrollo para el ATTINY2313 de 20 pin.
Desea instalar un casquillo de .1uF entre alimentación y masa. Me gustaria montar la tapa en la parte posterior de la placa de circuito para mantener los cables lo más cortos posible. Coloqué una resistencia de pull-up de 1K en la línea de reset para hacer cosas que van bien.
Presionando el botón tira bajo la línea de reset y despierta el micro de sueño.
Poder siempre se aplica al pin 20 del micro, VCC y la parte superior de la matriz de LED.
Cuando el micro está funcionando, pin 13 se encuentra alta que hace que el mosfet conducir y tirar en un terreno para la matriz de LED. Después del tiempo establecido por su programa, el micro pone la puerta mosfet baja para encender la luz y luego va a dormir.
