Apagado de un Arduino Sketch usando el interruptor de alimentación del chip (2 / 4 paso)

Paso 2: Configurar el interruptor de alimentación del chip

Fije el 9V batería lleva rojo a VIN, negro a GND en el interruptor de alimentación del chip

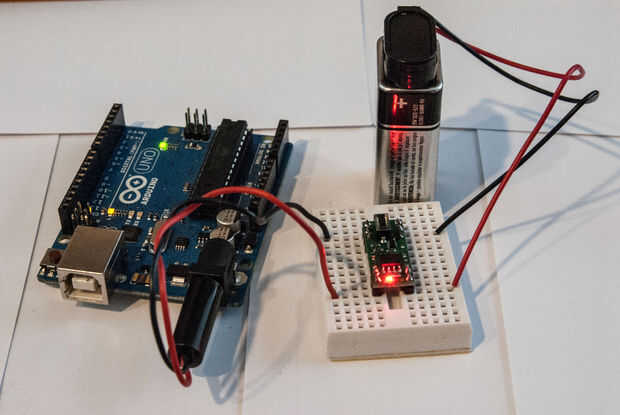

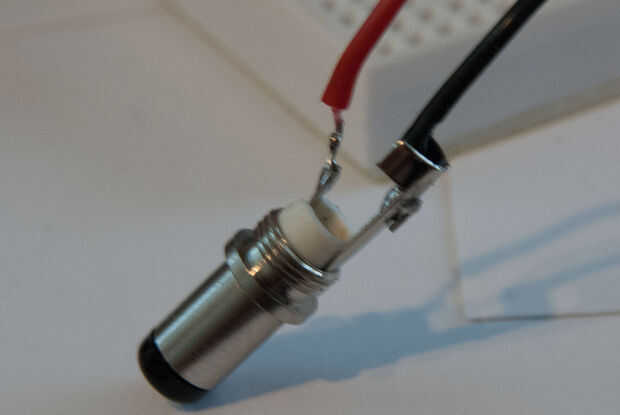

Usé a un gato macho de alimentación de 2,1 mm para enchufar directamente el Arduino, que regula el voltaje para algo que el Arduino puede manejar fácilmente. GND en el interruptor de alimentación del chip va al conector externo en el conector de alimentación, y VOUT (rojo) va al conector interno. (Ver foto)

Presionando el interruptor de contacto momentáneo debe alimentar el Arduino. Una segunda pulsación debe apagarlo. Este es el mismo comportamiento como un interruptor On/Off.

Puede elegir el interruptor de contacto momentáneo incluido para el PCB de la soldadura o alambre por separado a la protoboard. Cableado por separado significa que puede utilizar un diverso interruptor de contacto momentáneo o montarlo en su proyecto de gabinete. En los primeros tiros de este proyecto, había montado el interruptor de contacto momentáneo para el PCB para la simplicidad de las fotos, pero en los tiros más adelante el interruptor de contacto momentáneo está montado en el protoboard sin soldadura.
