Apagado de un Arduino Sketch usando el interruptor de alimentación del chip (3 / 4 paso)

Paso 3: Conectar el interruptor del pulsador de Pololu Arduino, subir Sketch

El interruptor de alimentación del chip se apague cada vez que consigue una alta señal en el pin OFF. Este simple esbozo no nada más la espera 5 segundos antes de apagar la energía. El mismo concepto se aplica en cualquier dibujo que esté trabajando - cuando se cumplen las condiciones que se han decidido por... Conjunto perno conectado a OFF del chip interruptor alta, y la energía es apagada.

Puede conectar el interruptor de alimentación del chip a cualquiera de los pines de salida del Arduino, pero usted tendrá que modificar el bosquejo para usar el mismo pin.

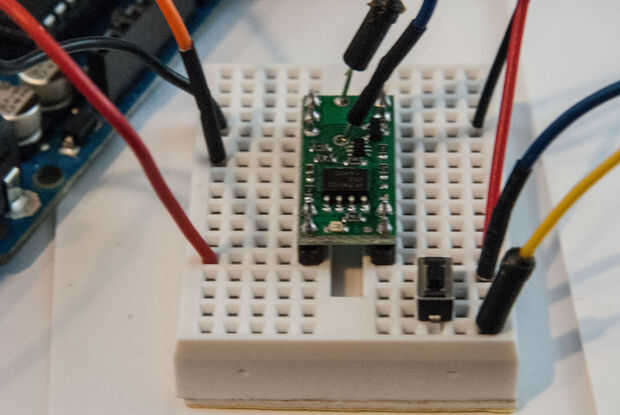

La foto muestra el interruptor de contacto momentáneo montado en la protoboard y la línea OFF de Arduino

void setup()
{
Preparar 7 de Pin Digital de Arduino para la salida
pinMode (7, salida);
Set digital del pin 7 bajo. ALTO se apaga el interruptor del pulsador de Pololu
digitalWrite(7,LOW);
}

void loop()
{
Espere 5 segundos
Delay(5000);
Ajuste el pin Digital 7 alta apaga el interruptor del pulsador de Pololu
digitalWrite(7,HIGH);
}
