Paso 9: Cableado para los relés de los solenoides
Exponer los cuatro cables: blanco, rojo, negro, verde.
Dos juegos de cables de control de los cuatro solenoides con un total de ocho alambres.
Son verde y negro.
Rojo y blanco son energía.
En el diagrama, el cable rojo es el color blanco para una identificación más fácil.

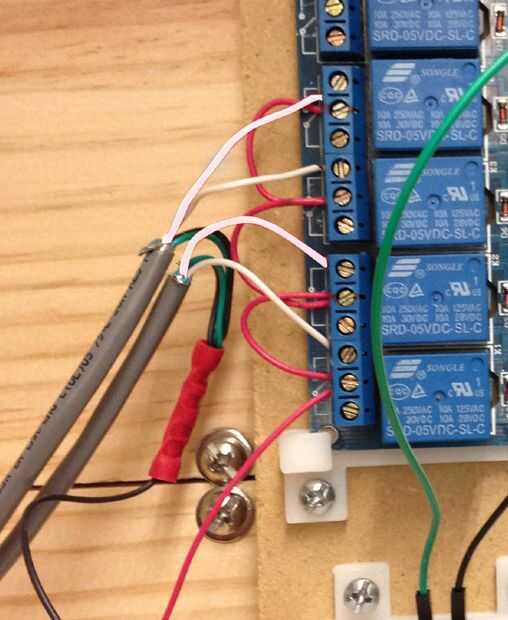

Conecte los cables rojos y blancos a la posición 3 de cada uno de los relés.
Nota: en este diagrama que los cuatro cables son de color blanco.
Tira y conecte los dos juegos de cables verdes y negro al cable de tierra solo de E.
Cinta o envuelva los cables para una conexión segura.
