Aparato de Hoffman para el gas de hidrógeno puro (3 / 9 paso)

Paso 3: Paso 1: cuerpo principal

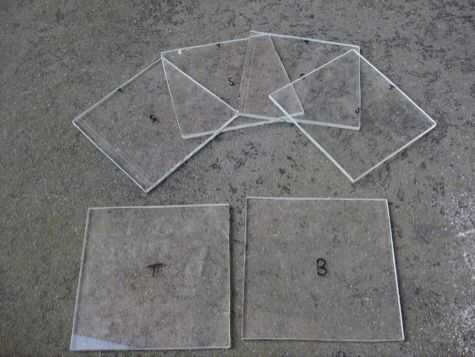

Primero cortar el metacrilato 4 rectángulos de 145 * 140mm y 2 plazas de 150 * 150mm. Esto es para tener en cuenta el espesor de 5mm y me da un volumen de 140 * 140 * 140 mm = 3 L.
Taladré agujeros de perno 4 – exactamente el mismo tamaño que los pernos para hacer un ajuste apretado, en una de las plazas de 150 * 150mm que serían la parte inferior.

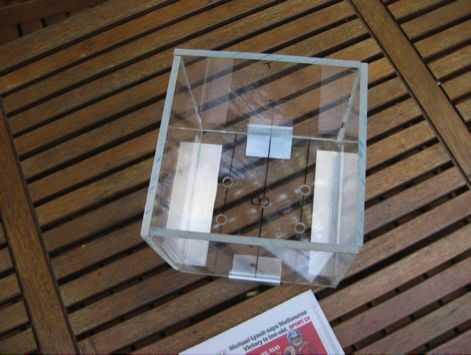

Después de lijar los bordes y haciendo todo liso, pegué los 4 rectángulos usando el araldite de epoxy para que cada lado tenía su lado 140mm vertical y fue unido a un otro rectángulo en su borde y otro en su cara. ¿Eso hace sentido? Ver las fotos de esclarecimiento. Luego pegué la parte inferior de.

Para separar los gases hidrógeno y oxígeno; He añadido un tabique (una astilla de metacrilato 20mm de ancho) que pegué a la parte superior de los lados. Esto se debe al ras con la parte superior de los lados, como también se pega a la tapa para crear dos compartimientos separados, uno sobre cada electrodo.
