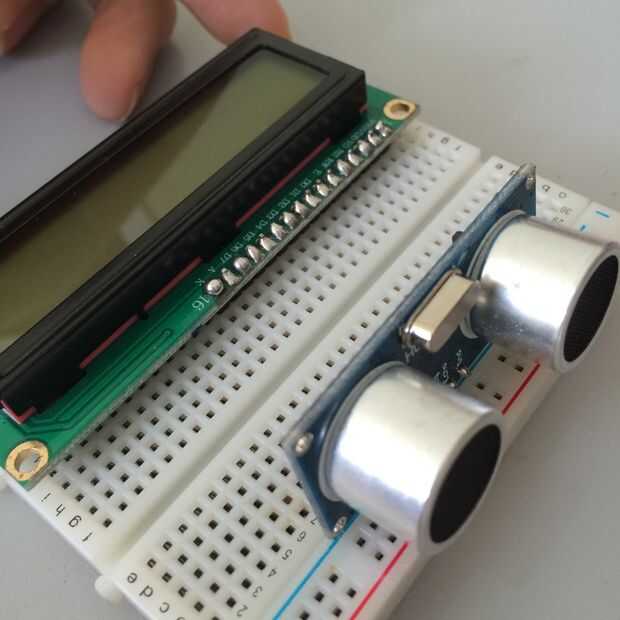

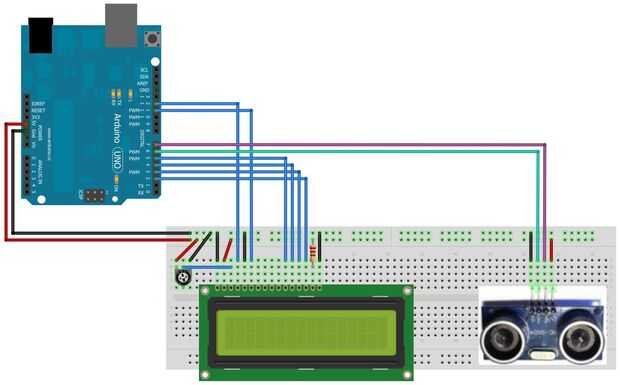

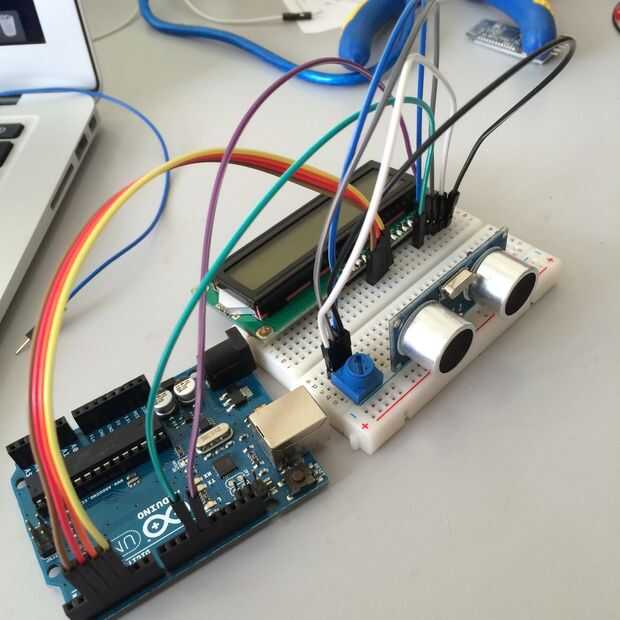

Paso 2: Conecte el sensor PING y la LCD

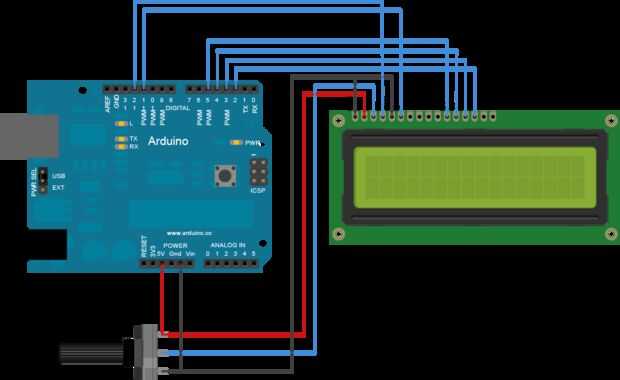

HC-SR04
GND (pin 1) potenciómetro (eje izquierdo)
VCC (pin 2) potenciómetro (derecha del pin)
VO (pin 3) potenciómetro (pin de centro)
RS (pin 4) al pin digital de arduino 12
RW (pin 5) potenciómetro (eje izquierdo)
E (pin 6) al pin digital de arduino 11
D4 (pin 11) al pin digital de arduino 5
D5 (pin 12) al pin digital de arduino 4
D6 (pin 13) al pin digital de arduino 3
D7 (pin 14) al pin digital de arduino 2
Potenciómetro de
eje izquierdo para arduino GND
eje derecho ro arduino 5V
Sensor PING
VCC de 5V de arduino
Trigonométricas para pin digital de arduino 7
Echo para pin digital de arduino 6
Batería de 9V
A arduino DC toma de corriente
